1.カップリングの材質と特徴

　1) 使用条件に合わせて選択できるよう樹脂製と金属製、板バネ製３種類のカップリングを用意しています。
使用条件に合わせ最適のタイプを選定してください。
　2) 基本的には、「高分解能」には金属製、板バネ製、「低分解能」には樹脂製を採用されることをおすすめします。（高分解能の目安は3,600 P/R
を超える分解能です。）
　3) また、激しい加減速、正転逆転、間欠の発生する用途、起動トルクが大きいタイプのエンコーダを使用する時には、比較的「低分解能」であっても
金属製のカプリングを選び、及び超低回転速度の発生する用途、起動トルクが大きいタイプのエンコーダを使用する時には、板ばね製のカップリ
ングを選ぶほうが、より安心して使用いただけます。


2.カップリングのミスアライメント許容量（偏心誤差、偏角誤差、軸方向変位誤差）について

　1) カップリングの許容偏心誤差、許容偏角誤差、許容軸方向変位は相関関係にあり、どれか一方が増加すると他方が減少するため同時に考慮する
必要があります。
　2) ミスアライメントが大きいとシャフトに過大な荷重が加わり、破損したり極端に寿命が短くなる恐れがあります。
ミスアライメントが小さい程寿命が伸びますので、ミスアライメントはできるだけ小さい値でご使用ください。


3.カップリングの取りつけ手順

　1) 取付軸の表面、カップリング取付面のゴミ、油分をウエス等できれいに拭き取ってください。。
　2) 取付軸の芯出しを行い、カップリングを軸に通します。
・カップリングを両軸に入れた時、スムーズに動くことを確認してください。
・カップリングと軸とのねじ止めはしないでください。
　3)エンコーダを固定する。軸は、適正な値以上にカップリングに押し込まないでください。
　4)カップリングを固定する。軸に適正トルク値でねじ止めをしてください。

種別	型番	適合ロータリエンコーダ	材質	d1	d2	D [Φmm]	L [mm]	F [mm]	C [mm]	軸挿入深さ [mm]	スクリュー
											サイズ	締付トルク[N・m]

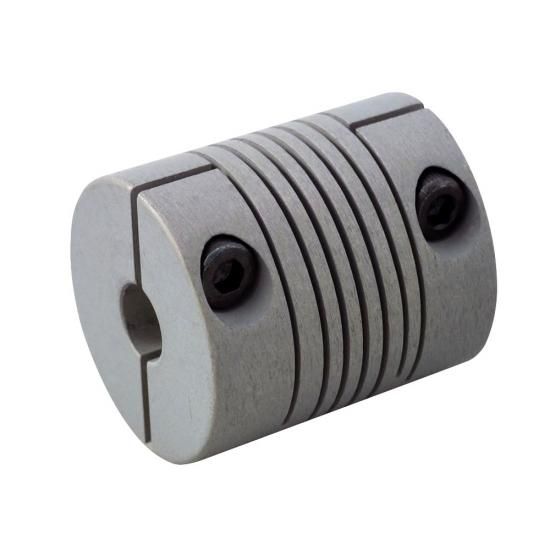

金属製カップリング	MU-075	TRD-MX	アルミ合金（7075相当）	4	4	19.1	19.1	4.6	2.4	6以上 8以下	M3	0.7
	RU-075	TRD-SR/S/2E	アルミ合金（7075相当）	6	6	19.1	19.1	4.6	2.4	6以上 8以下	M3	0.7
	JU-100	TRD-N/J/NA	アルミ合金（7075相当）	8	8	25.4	25.4	6.6	3.8	7以上 10以下	M5	3.6
	RU-100	TRD-GK/K	アルミ合金（7075相当）	10	10	25.4	25.4	6.6	3.8	7以上 10以下	M5	3.6
	KU-100	TRD-GK/K	アルミ合金（7075相当）	10	10	25	32	7.9	3.8	7以上 14以下	M3	1.5

MU-075 RU-075 JU-100 RU-100 KU-100
