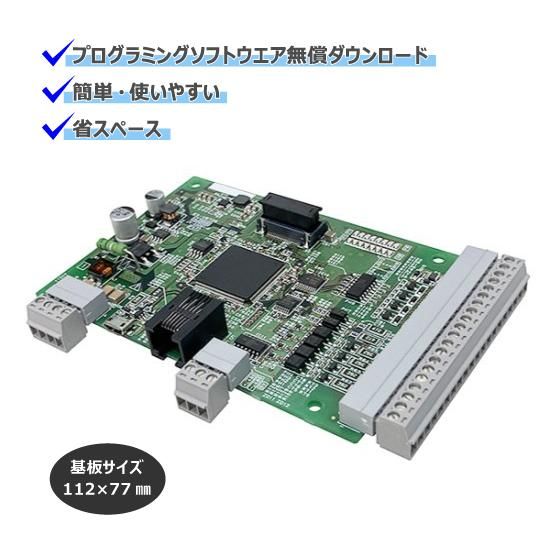

JX-BASIC - 薄型・省スペース基板型コントローラ


商品説明

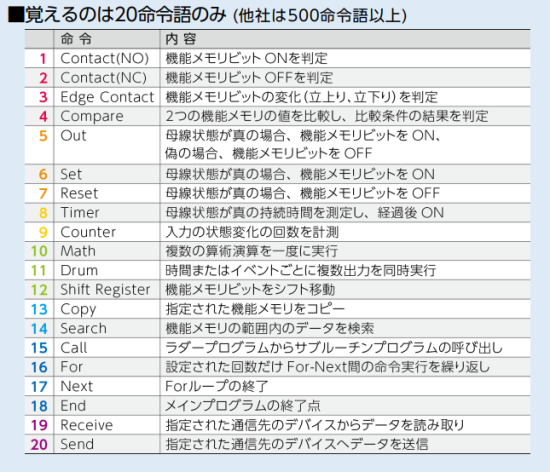

20の命令語に絞り、シンプル機能（電源、通信、I/O）を実現。
限られた命令を選択しながら進める事で、マニュアルレスで簡単操作、プログラミングが可能です。

JX-BASICシリーズ リーフレットPDFファイル JX-BASICシリーズ リーフレット (1.7MB)

JX-BASIC ダウンロード資料PDFファイル JX-BASIC ダウンロード資料(2.0MB)

【ツール無料】 JX-BASIC ソフトウェアダウンロード（コーポレートサイトに移動）



こんな方にオススメ
  • 省スペースなコントローラを探している方
  • 簡単に操作できるコントローラを探している方
  • シンプル機能なコントローラを探している方

JX-BASICの使用例



プログラミング紹介動画
JXシリーズのプログラミング方法を動画にてご覧いただけます。

JXシリーズ プログラミング紹介動画 一覧



製品仕様

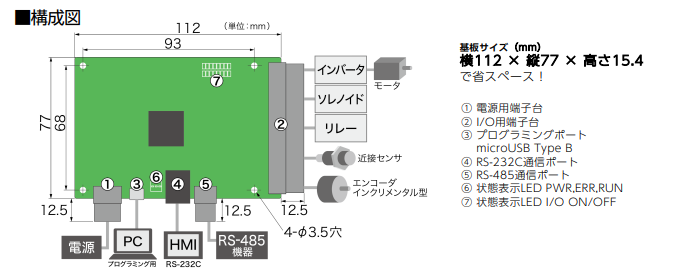

JX-BASICの構成図

項目仕様
シリーズJX-BASIC
型番JX-00DD1-D
DC24V
I/O入力DC24V、合計8点（4点 / 高速4点）
出力DC24V、汎用8点
シンク、AWG24〜16
通信RS2321ch、MODBUS/RTU マスタ/スレーブ
ASCII IN OUT（無手順通信）
RS4851ch、MODBUS/RTU マスタ/スレーブ
ASCII IN OUT（無手順通信）
USB1ch（プログラミング用ポート）
コネクタタイプ：Micro USB Type-B
LED電源、RUN、エラー、I/O出力
認証CE



性能仕様
項目仕様
制御方式ストアード、プログラム、サイクリック演算方式
プログラム言語ラダー
命令数基本命令20
最短スキャンタイム1msec
プログラムメモリ容量8k steps
機能メモリ容量57kbyte
プログラム保存FLASH ROM
停電保持なし
モードSWなし（プログラミングツールで切替）
プログラミングツールJX Programming Software、使用環境OS：Windows10 / Windows11



拡張IO　製品仕様（JX-BASIC、JX-BASIC-EX1共通）
内容仕様
型番JX-32CDD1（シンク出力）
JX-32CDD2（ソース出力）
サイズ(mm)112 x 77
I/O入力16点（16点 / コモン）
シンク / ソース
20P 端子台（プラグ同梱）
出力16点（8点 / コモン）
シンク（CDD1） / ソース（CDD2）
20P 端子台（プラグ同梱）



拡張アナログ入力　製品仕様（JX-BASICシリーズ共通）
内容仕様
型番JX-04ADC
サイズ(mm)112 x 77
アナログ入力点数4点、12bit
分解能電圧 0〜10V
レンジ電流 0〜20mA
絶縁非絶縁
接続20P 端子台（プラグ同梱）



JX-BASIC　オプション製品
取り付け金具、取り付け金具＋DINレール取付け足、樹脂カバー


外観（オプション製品）
JX-00BKTJX-00BDNJX-00CVR


概要（オプション製品）
名称型番製品説明

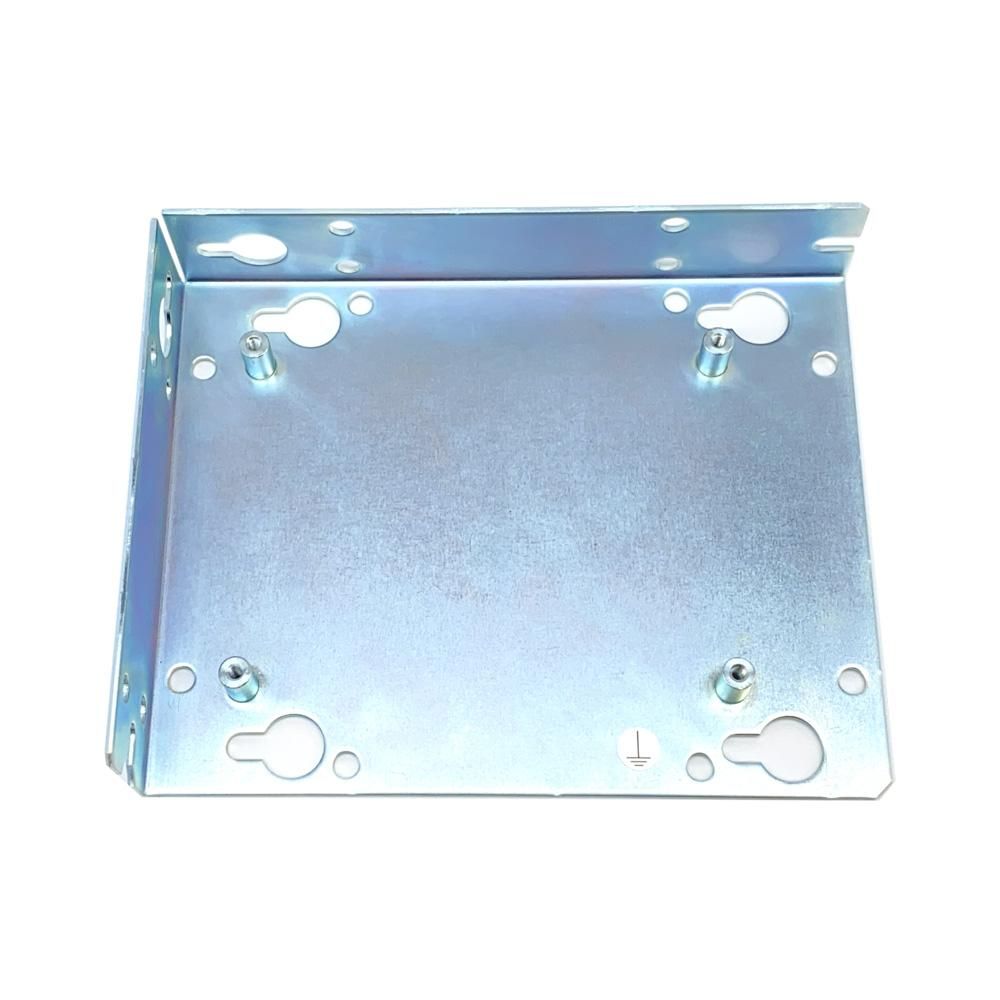

取り付け金具（ブラケット）JX-00BKTJX-BASICをねじ止めで取り付けるブラケット
付属品：M3ねじ 4本（基板固定用）
材質：SPHC
外形：140x110x28 mm
取り付け金具（ブラケット）
DINレール取付け足（2個）		JX-00BDN
※1		JX-BASICをDINレールに取り付けるブラケットと
DINレール取付け足（特殊ねじ付）のセット
付属品：M3ねじ4本（基板固定用）
・ブラケット
　材質：SPHC
　外形：140x110x28 mm
・取付け足
　材質：ポリアミド
　外形：77x11x18.5 mm

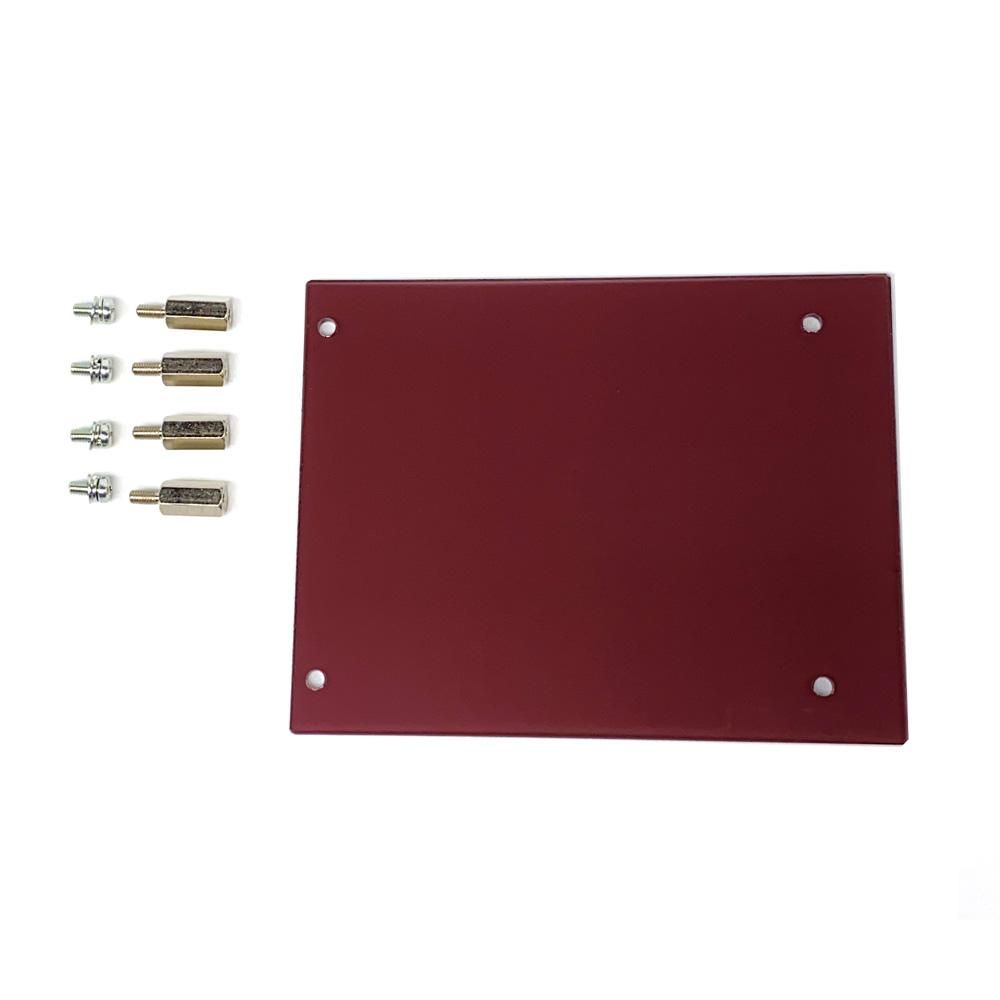

樹脂カバーJX-00CVR樹脂カバー
付属品：スタッド M3x12mm 4本（基板、カバー固定用）
材質：ポリカーボネート、色：ブラウンスモーク
外形：112x88x2 mm
※1：ブラケットとDINレール取付け足の組付けは、上下方向があります。詳しくは、JX-00BDN 組付け図を参照ください。鉄粉や埃などの侵入対策として、上部がオープンにならない取り付けを推奨します。


外形図（オプション製品）


図面

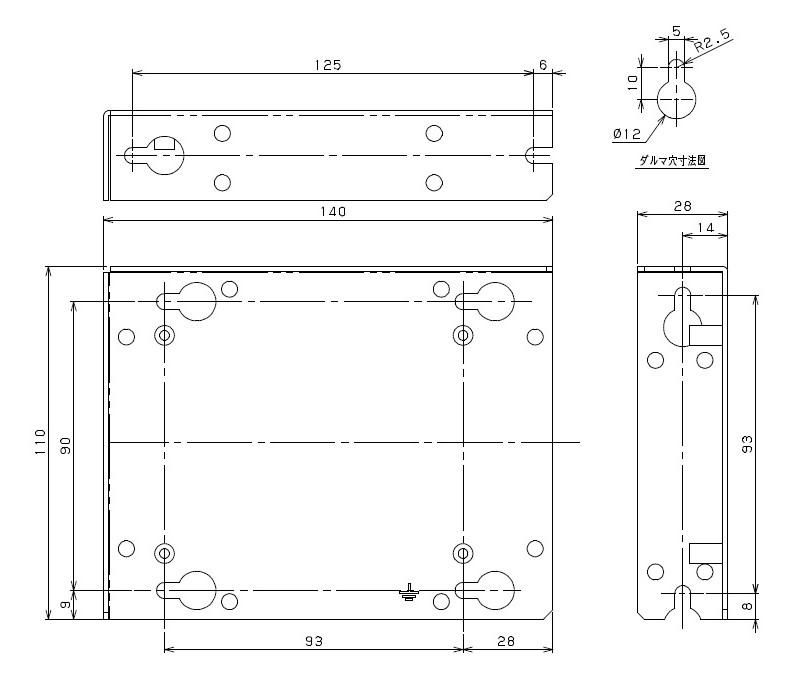

ブラケットJX-00BKT 外形図(49kB)

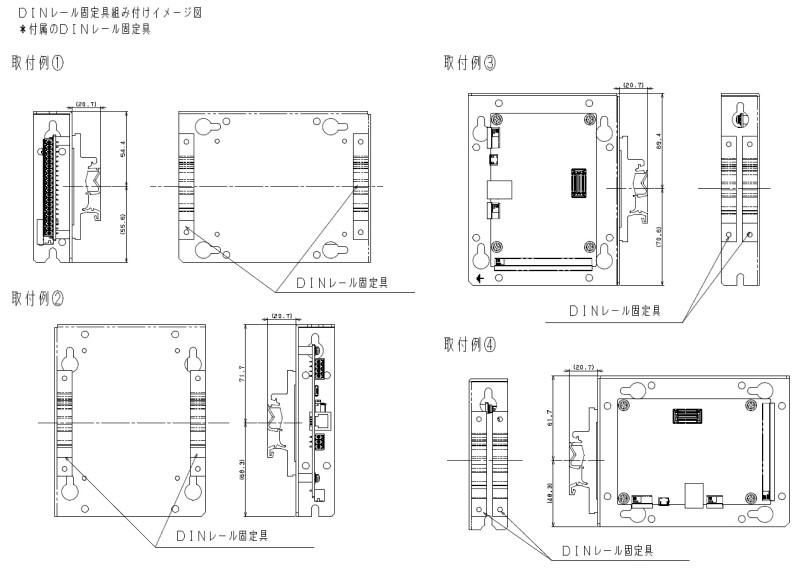

ブラケットDIN取り付けJX-00BDN 組付け図(161kB)

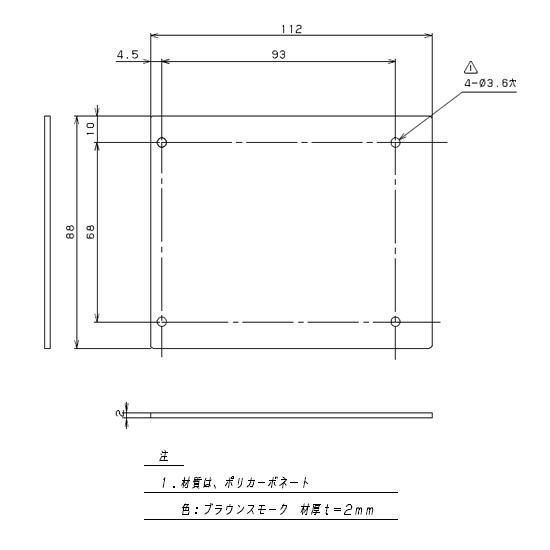

樹脂カバーJX-00CVR 外形図(7kB)



型番
JX-00DD1-D JX-32CDD1 JX-32CDD2 JX-04ADC JX-00BKT JX-00BDN JX-00CVR


納期について
欠品している型番の納期をお調べいたします。
お気軽にお問い合わせください。（クリックいただくと入力フォームが開きます）
フリーダイヤル 0120-900-774
メール shop@electronics.jtekt.co.jp
受付時間 平日 9時〜17時
  • レビューを見る(0件)
  • レビューを投稿
  • オプションの値段詳細
  • 特定商取引法に基づく表記（返品等）
  • この商品を友達に教える
  • この商品について問い合わせる
  • 買い物を続ける
  • ツイート
メイン基板（JX-00DD1-D）15,100円(税込16,610円)
在庫 0 個売切れ中
拡張IO/シンク出力 (JX-32CDD1)
拡張IO/ソース出力 (JX-32CDD2)
拡張アナログ入力 (JX-04ADC)
JX-00BKT4,090円(税込4,499円)
在庫 0 個売切れ中
JX-00BDN7,350円(税込8,085円)
在庫 0 個売切れ中
JX-00CVR4,410円(税込4,851円)
在庫 0 個売切れ中
型番

型番
メイン基板（JX-00DD1-D）15,100円(税込16,610円)
在庫 0 個売切れ中
拡張IO/シンク出力 (JX-32CDD1)
拡張IO/ソース出力 (JX-32CDD2)
拡張アナログ入力 (JX-04ADC)
JX-00BKT4,090円(税込4,499円)
在庫 0 個売切れ中
JX-00BDN7,350円(税込8,085円)
在庫 0 個売切れ中
JX-00CVR4,410円(税込4,851円)
在庫 0 個売切れ中
