ロータリエンコーダを使用し、コンベヤのベルトの滑りを検出する事例
使用例

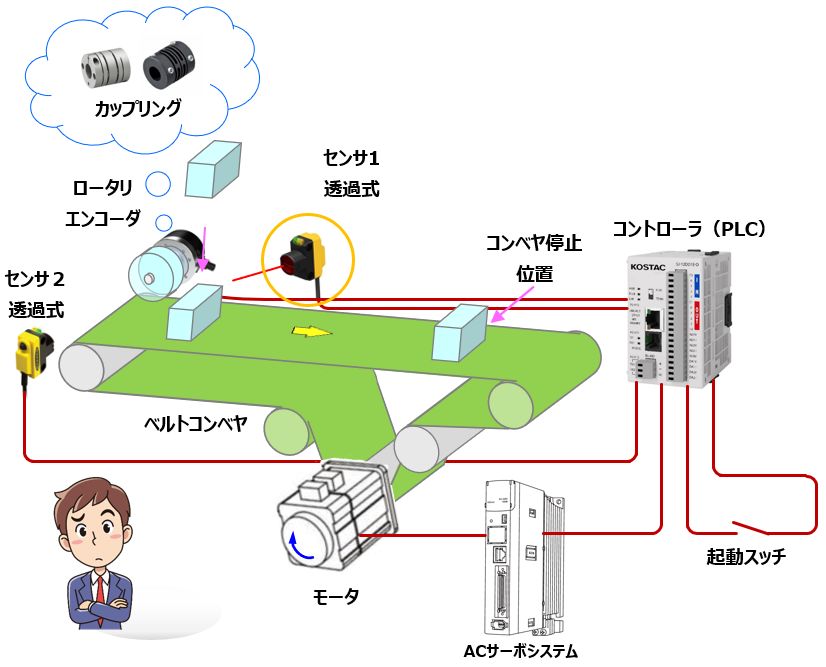

コンベヤの一方にサーボモータ、もう一方にエンコーダを取り付け、サーボモータの回転量とエンコーダの回転量を比較することで、左右のプーリの回転差を見ることができます。
これにより、コンベヤテンションの緩みなどで左右プーリに回転差が生じると、異常として検出することが可能です。
これにより、コンベヤテンションの緩みなどで左右プーリに回転差が生じると、異常として検出することが可能です。
ロータリエンコーダ
PDFファイル TRD-SR/SHR カタログ(2.9MB)- 外径Φ38mm／奥行き26mmの薄形設計。
- シャフト径Φ6mm／使用周囲温度-10〜80℃
- 取付ピッチΦ30mm／Φ28mmに対応。
- 小径ながら3600P/Rまでラインアップ。
- システムのローコスト化に貢献する低価格。
カップリングの選定
使用条件に合わせて選択できるよう樹脂製と金属製、板バネ製3種類のカップリングを用意してます。
『低分解能』のエンコーダには、安価な樹脂製を、
『高分解能※1』には、金属製、板バネ製を、オススメします。
他にも、激しい正逆転や急加減速などの用途、起動トルクが大きい場合、『低分解能』であっても金属製カップリングをお薦めします。
超低速回転や起動トルクの大きいもので加減速を行う場合は、板バネ製カップリングを選ぶ方が、より安心して使用できます。
動画も公開しています。ご視聴お願いします。
『低分解能』のエンコーダには、安価な樹脂製を、
『高分解能※1』には、金属製、板バネ製を、オススメします。
※1.『高分解能』の目安は3600P/Rを超える分解能
他にも、激しい正逆転や急加減速などの用途、起動トルクが大きい場合、『低分解能』であっても金属製カップリングをお薦めします。
超低速回転や起動トルクの大きいもので加減速を行う場合は、板バネ製カップリングを選ぶ方が、より安心して使用できます。
動画も公開しています。ご視聴お願いします。
PLC
モータコントローラの入力仕様に合わせ、PLC出力信号を選べます。
SJ-11DD2EP-DはDC24Vソース出力になります。
パルスカウントモード、最大100kHz対応。
SJ-11DD2EP-DはDC24Vソース出力になります。
パルスカウントモード、最大100kHz対応。
ACサーボシステム
PLCからのパルス出力でもモータを駆動できますが、ACサーボシステム内蔵のPRモードを活用すれば、ドライバにモーション設定をプロクラムでき、
PLCから「正転／逆転／停止」などのデジタル出力のOn/Offのみで、簡単にサーボモータを回すことができます。
部品表
| 部品 | 型番 |
|---|---|
| エンコーダ | TRD-SR/SHR カタログ(2.9MB) |
| カップリング | ML16P-6-6 |
| PLC | スマートコントローラ SJ-ETHERシリーズ |
| ACサーボシステム | ACサーボシステム |
