クリームはんだ印刷機にOnSinSensorを取付け、温度・振動を検出する使用事例

最終更新日 2025-02-24

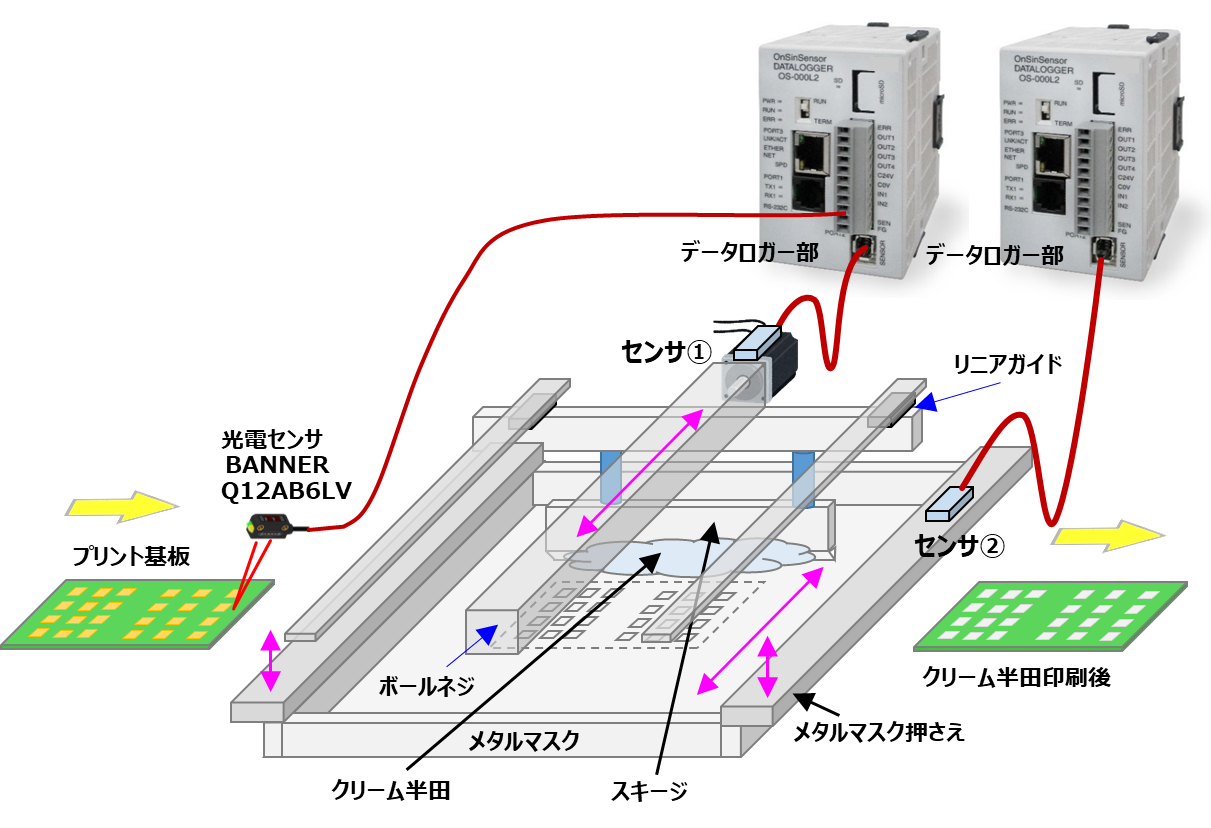

使用例

①クリームはんだ印刷機の駆動部にOnSinSensorを取り付け、温度と振動を測定し、予兆保全につなげることができます。毎日の振動を記録し、傾向管理ができます。

②クリームはんだ印刷装置内の温度とスキージの振動も合わせて可能です。

クリームはんだ印刷機にOnSinSensorを取付け、温度・振動を検出する使用事例

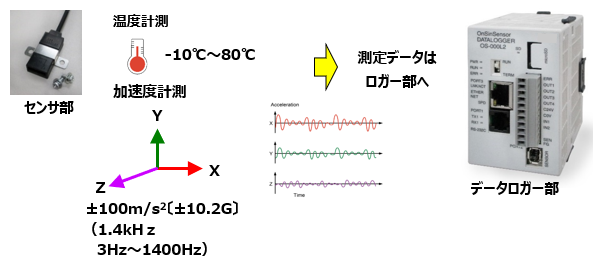

OnSinSensor(温度・振動センサ)

温度と3軸の加速度(振動)を計測します。



ケーブル長は相違する3タイプがあります。
OS-000D2 (ケーブル 3m)、OS-000D2-5M (ケーブル 5m)、OS-000D2-10M (ケーブル 10m)

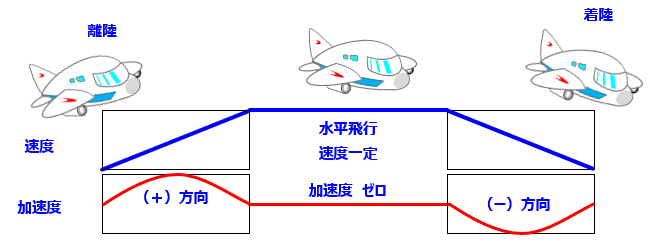

加速度とは

例えば
飛行機が離陸する場合(+)方向の加速度とすると水平飛行で速度が一定の場合は加速度がゼロ、
着陸の場合は(ー)方向の加速度になります。

測定した加速度から振動周波数を分ける(FFT変換)

測定した加速度のデータは、色々な周波数(振動)がまざっているので、周波数ごとに分けます。
また学習機能を使ってピークホールド値のプロットもできます。

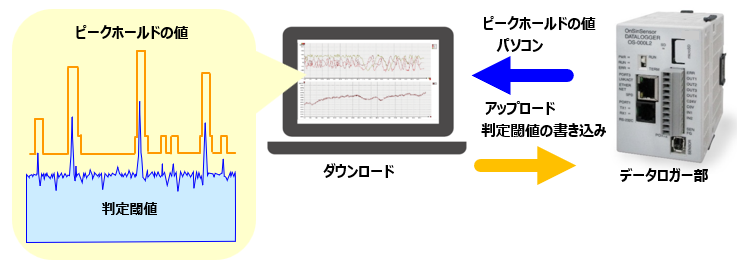

振動周波数から判定閾値の設定

周波数の判定閾値は、ピークホールドの値を使って、編集し作成すると、簡単に判定値が作成できます。

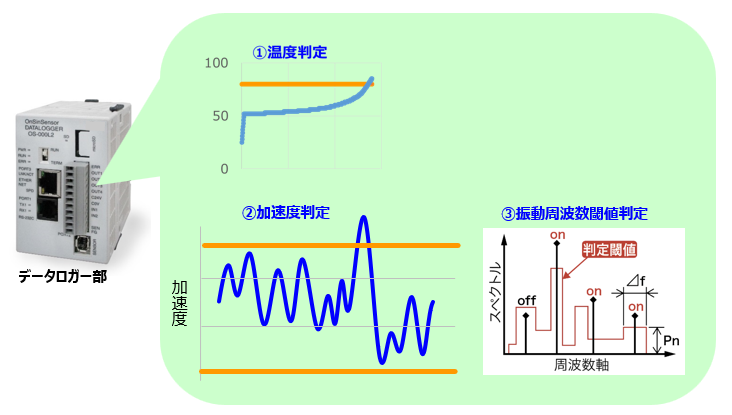

温度・振動の判定方法

①温度判定、②加速度判定、③振動周波数閾値判定
測定値と判定閾値を比較し、超えた場合は警報出力します。

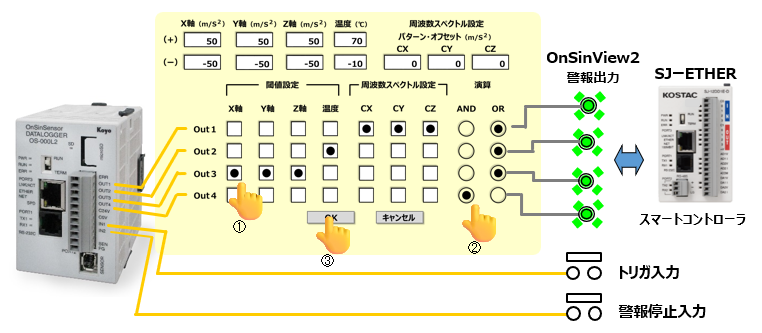

判定出力パターン選択と出力の設定

4つの信号の出力が可能です。判定パターンの選択を行い『OK』をクリックしてください。

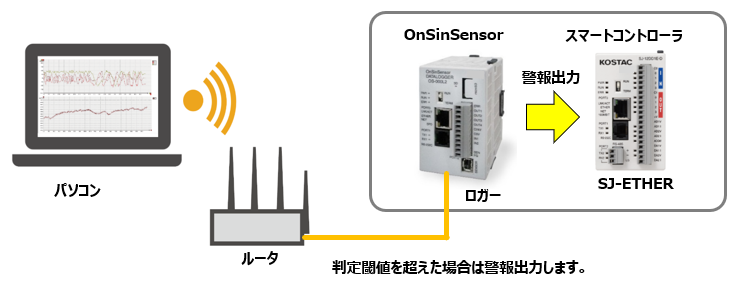

判定閾値書き込み

パソコンより、ロガーへ判定閾値を書き込み。
書き込めばパソコンは不要です。

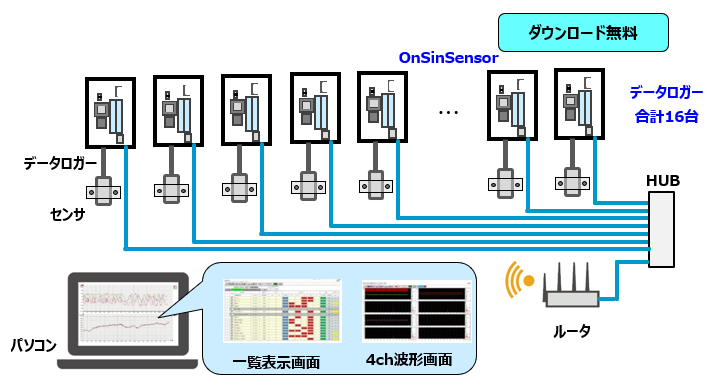

モニタツールソフト

OnSinView Ver2をダウンロードすると、センサ入力16Chのデータ処理が同時に対応可能です。

部品表

部品 型番 備考
OnSinSensor OS-000D2 ケーブル 3m
OnSinSensor OS-000D2-5M ケーブル 5m
OnSinSensor OS-000D2-10M ケーブル 10m
光電センサ Q12AB6LV バナーエンジニアリング
