OnSinSensor / 温度・振動センサ

【モニタツールソフト改定】 ※2022.11.17 Rev 2.0.1
・マルチチャンネルモードに対応しました。
・PC1台で最大四台分の測定データ(加速度データ、FFT解析)を一画面でのモニタリングが可能になりました。
・最大16台分のデータロガーI/O入出力状態及び計測温度を一覧表示する事が出来ます。
・学習済みデータを使った閾値判定シミュレーション表示を可能にしました。

ダウンロードはこちらから


OnSinSensorサンプル貸出し
サンプル品貸出し致します。OnSinSensorを実際にお試し頂き、使用感をご確認ください。

動画
ニューリリース モニタツールソフト OnSinView2 Ver2紹介動画


温度・振動センサ OnSinSensor - 株式会社ジェイテクトエレクトロニクス


温度・振動センサの使い方 OnSinSensor



商品説明
温度・振動の見張り番!「温度振動センサ」 設備・機械の予兆管理に。消耗品の交換時期見極めに。

パソコン不要で、温度・振動の状態を常時監視。設定された閾値と比較判定を行い外部へ警報信号の出力も可能。トリガ入力から日々定時データの蓄積も。センサには1チャンネルの温度センサと3軸の加速度センサを内蔵。センサから出力されるデジタルデータを専用のデータロガーで受信し、内蔵のmicroSDカードに保存することや設定した閾値に従って警報信号を出力できます。

※センサヘッド(型番:OS-000S2)、データロガー(型番:OS-000L2)のセットでの取扱いとなります。
※モニタツールソフトについては、当HPより無償にてダウンロード頂けます。
※センサケーブル長:5m、10mタイプあり。

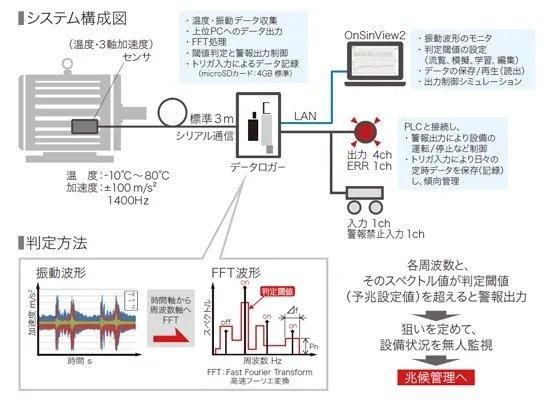

システム構成
セット型番:OS-000D2

<センサヘッド>
【温度計測】計測温度:-10℃〜+80℃
【加速度計測(3軸)】計測範囲:±100m/s²(10.2G)
【応答周波数特性】
X/Y軸:3.0Hz〜1400Hz未満(1400Hzにて-3dB)
Z軸 :3.0Hz〜1400Hz未満(1400Hzにて-6dB)
【保護構造】IP67
【ケーブル長】3m

<データロガー>
【SDカード】microSDカードPanasonic4GB(約35H) 標準搭載
【センサ接続数】1Ch
【入力仕様】
保存トリガ入力:IN1 ソース入力 DC24V/3.6mA 1Ch
警報禁止出力:IN2 ソース入力 DC24V/3.6mA 1Ch
【出力仕様】
警報出力:OUT1〜4 オープンコレクタ・シンク出力 DC24V/100mA 4Ch
システムエラー出力:オープンコレクタ・シンク出力 DC24V/100mA 1Ch
【保護構造】IP20

<モニタツールソフト>
HPより無償ダウンロード可
株式会社ジェイテクトエレクトロニクス OnSinSensor

TRD-SHR
OnSinSensor PDF (2.5MB)



型番
OS-000D2 (ケーブル 3m)
OS-000D2-5M (ケーブル 5m)
OS-000D2-10M (ケーブル 10m)


対応電源
型番:C0-01AC(供給電源定格:AC100 V〜240 V 50/60Hz 出力定格電流:DC24 V 1.3 A)


アプリケーション事例 (クリックしてご覧ください。)
プレス機の金型にOnSinSensorを取り付け、材料ズレを検出するプレス機の金型にOnSinSensorを取り付け、材料ズレを検出する
基板分割機のエンドミルにOnSinSensorを取り付け、エンドミルの摩耗を検出する使用事例基板分割機のエンドミルにOnSinSensorを取り付け、エンドミルの摩耗を検出する使用事例
クリームはんだ印刷機にOnSinSensorを取付け、メカ駆動部の振動を検出する使用事例クリームはんだ印刷機にOnSinSensorを取付け、メカ駆動部の振動を検出する使用事例


使用方法、設置方法等お気軽にご相談ください
■製品問い合わせ

フリーコール:0120-900-774
受付時間:9時〜17時(土日、祝日は除く)

メール:shop@electronics.jtekt.co.jp

その他ご不明点等、お気軽にお問い合わせください。
お問い合わせ


OnSinSensor Q&A
OnSinSensor Q&A - よく頂くご質問をまとめました。
トップページから「工場見える化製品」→「OnSinSensor」とお進みください。


OnSinSensorサンプル貸出し
サンプル品貸出し致します。OnSinSensorを実際にお試し頂き、使用感をご確認ください。



納期について
欠品している型番の納期をお調べいたします。
お気軽にお問い合わせください。(クリックいただくと入力フォームが開きます)

フリーダイヤル 0120-900-774
メール shop@electronics.jtekt.co.jp
受付時間 平日 9時〜17時
  • レビューを見る(0件)
  • レビューを投稿
  • オプションの値段詳細
  • 特定商取引法に基づく表記(返品等)
  • この商品を友達に教える
  • この商品について問い合わせる
  • 買い物を続ける
  • ツイート
OS-000D2 (ケーブルの長さ 3m)
OS-000D2-5M (ケーブルの長さ 5m)171,080円(税込188,188円)
在庫 0 個売切れ中
OS-000D2-10M (ケーブルの長さ 10m)
電源モジュール(AC100-240V) (C0-01AC)6,500円(税込7,150円)
在庫 0 個売切れ中
