プレス機の金型にOnSinSensorを取り付け、材料ズレを検出する使用事例
最終更新日 2024-10-23
使用例
プレス機の金型にOnSinSensorを取り付け、材料ズレ発生時の異常振動を計測し、異常を検出します。
不良検出に役立ちます。
不良検出に役立ちます。
OnSinSensor
<センサヘッド>
【温度計測】計測温度：-10℃〜＋80℃
【加速度計測(3軸)】計測範囲：±100m/s2(10.2G)
【応答周波数特性】
【ケーブル長】3m
<データロガー>
【SDカード】microSDカードPanasonic4GB(約35H) 標準搭載
【センサ接続数】1Ch
【入力仕様】
<モニタツールソフト>
『OnSinView2』HPより無償ダウンロード可
株式会社ジェイテクトエレクトロニクス
OnSinSensor
【温度計測】計測温度：-10℃〜＋80℃
【加速度計測(3軸)】計測範囲：±100m/s2(10.2G)
【応答周波数特性】
X/Y軸：3.0Hz〜1400Hz未満(1400Hzにて-3dB)
Z軸 ：3.0Hz〜1400Hz未満(1400Hzにて-6dB)
【保護構造】IP67Z軸 ：3.0Hz〜1400Hz未満(1400Hzにて-6dB)
【ケーブル長】3m
<データロガー>
【SDカード】microSDカードPanasonic4GB(約35H) 標準搭載
【センサ接続数】1Ch
【入力仕様】
保存トリガ入力：IN1 ソース入力 DC24V/3.6mA 1Ch
警報禁止出力：IN2 ソース入力 DC24V/3.6mA 1Ch
【出力仕様】警報禁止出力：IN2 ソース入力 DC24V/3.6mA 1Ch
警報出力：OUT1〜4 オープンコレクタ・シンク出力 DC24V/100mA 4Ch
システムエラー出力：オープンコレクタ・シンク出力 DC24V/100mA 1Ch
【保護構造】IP20システムエラー出力：オープンコレクタ・シンク出力 DC24V/100mA 1Ch
<モニタツールソフト>
『OnSinView2』HPより無償ダウンロード可
【動画】温度 / 振動センサ - 製紙メーカの集塵機【導入事例】
製紙メーカは集塵機を使っていますが、ほこりが飛散し、場所によっては高温・多湿の厳しい環境に置かれています。
集塵機は紙粉、ほこりを吸い寄せ、モータなどのべアリング部（摺胴部）に摩耗や劣化を招き、故障や発火の原因になります。
そこでOnSinSensorを採用した事例を紹介しています。
加速度って何ですか？

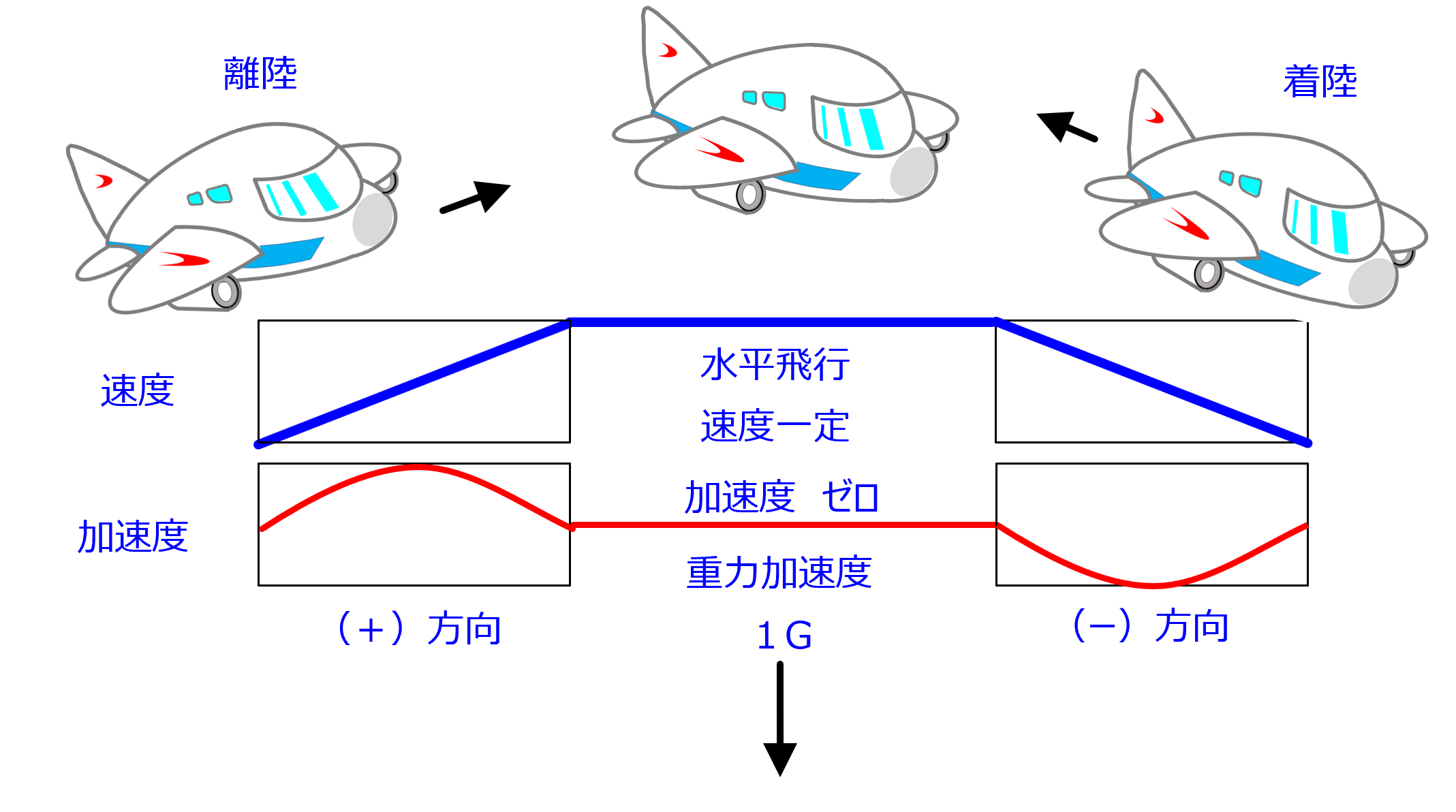

私たちが生活する中では、地球の重力加速度１Gを感じながら生活しています。
また、飛行機が離陸する場合（＋）方向の加速度とすると、水平飛行で速度が一定の場合は加速度がゼロになります。
着陸の場合は（−）方向の加速度になります。
また、飛行機が離陸する場合（＋）方向の加速度とすると、水平飛行で速度が一定の場合は加速度がゼロになります。
着陸の場合は（−）方向の加速度になります。

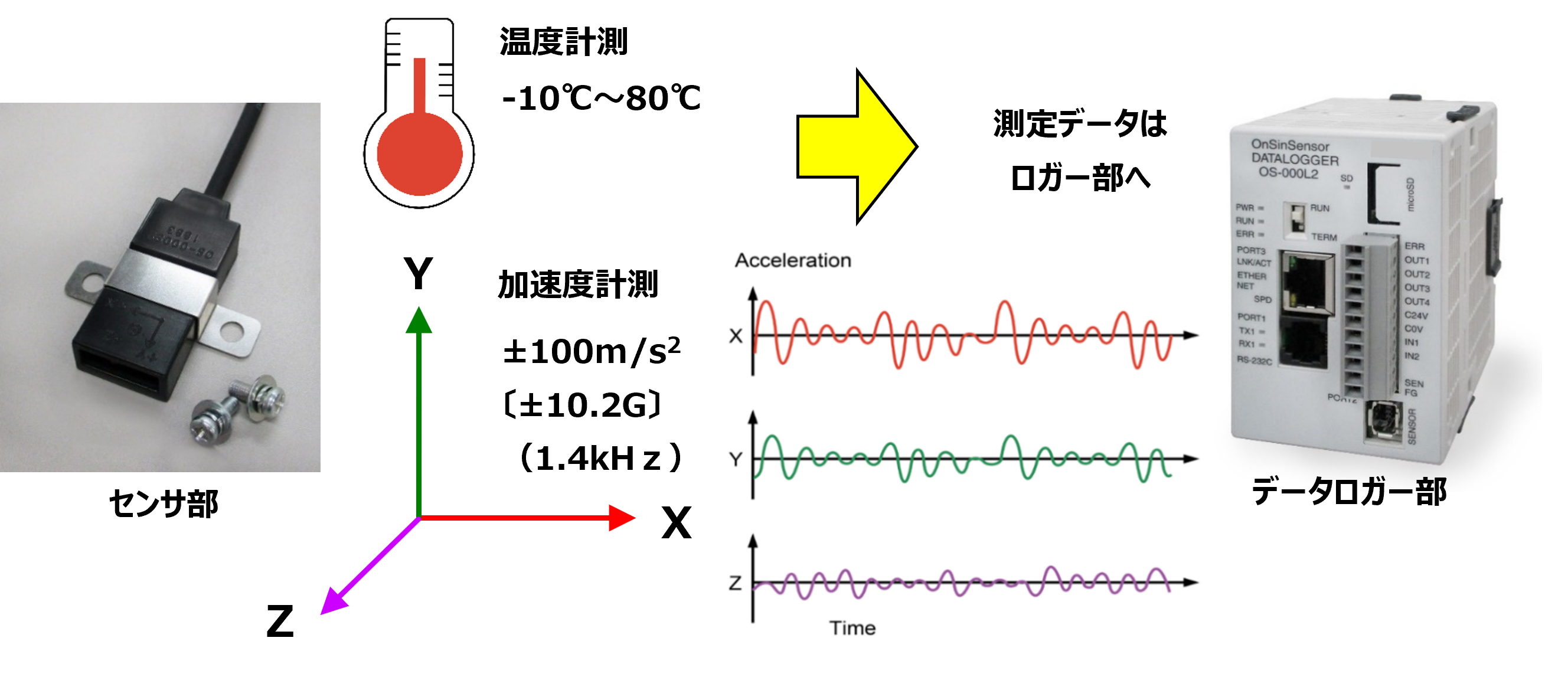

OnSinSensorのセンサ部
温度と３軸の加速度（振動）を計測します。
OnSinSensorの振動周波数(FFT)
加速度は、色々な周波数成分（振動）がまざっているので、周波数ごとに分けます。
また学習機能を使ってピークホールド値をプロットできます。
また学習機能を使ってピークホールド値をプロットできます。
OnSinSensorの判定閾値設定
周波数の判定閾値は、ピークホールドの値を使って階段的に判定値を編集すると、簡単に判定値が作成できます。
OnSinSensorの温度・振動判定

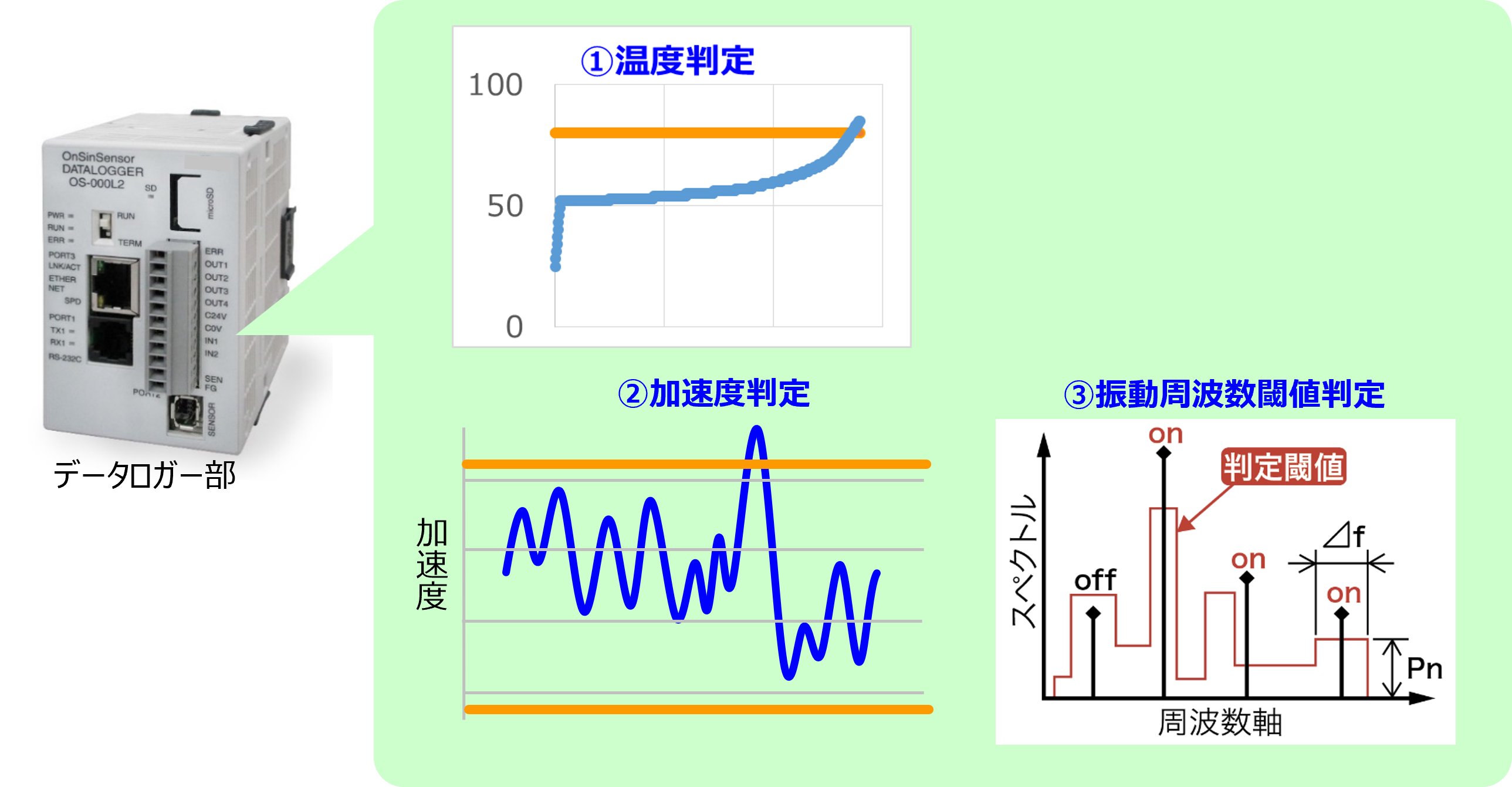

①温度判定、②加速度判定、③振動周波数閾値判定
測定値と判定閾値を比較し、超えた場合は警報出力します。
測定値と判定閾値を比較し、超えた場合は警報出力します。
OnSinSensorの出力・判定パターン選択

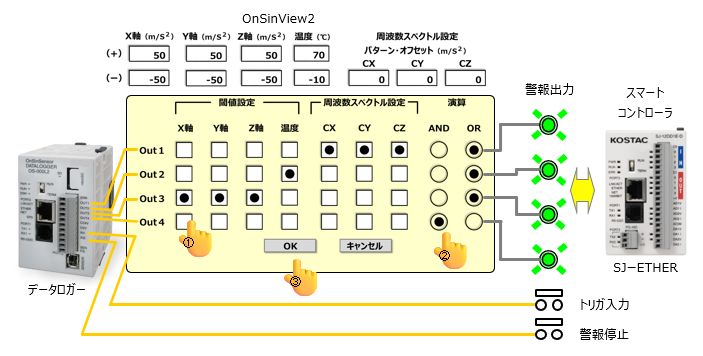

4つの出力は、モニタツールソフト『OnSinView2』にて判定パターンの選択が可能です。
OnSinSensorのロガーへ設定と判定値を書き込み

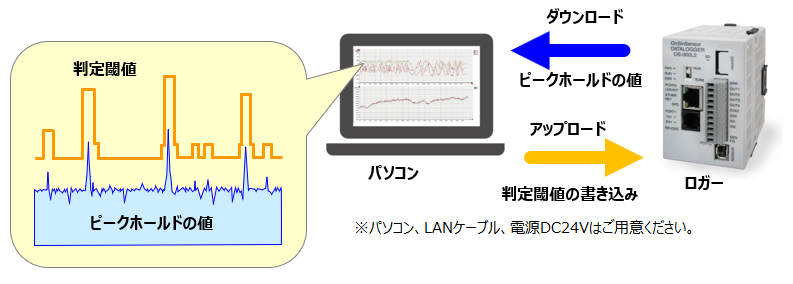

パソコンより、ロガーへ設定と判定閾値を書き込み。

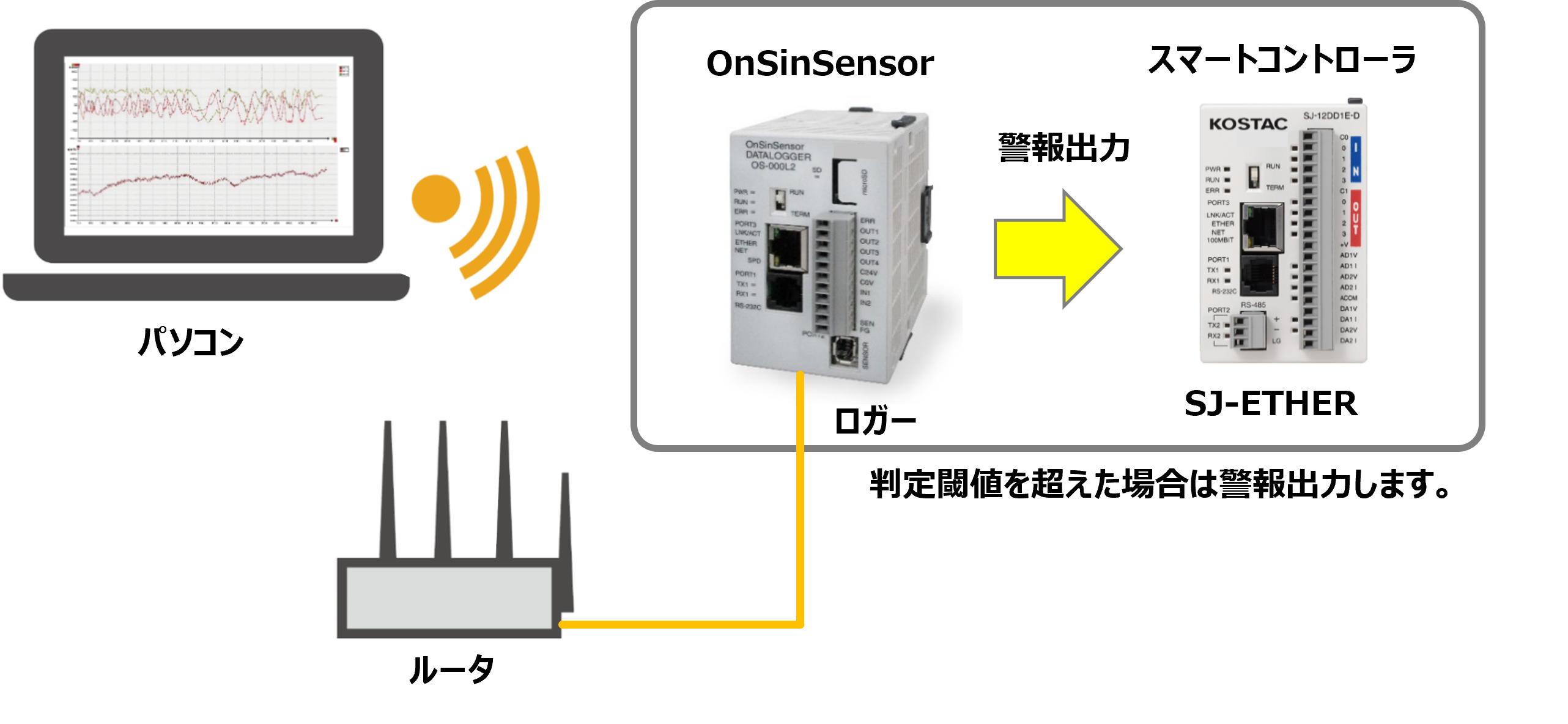

書き込めばパソコンは不要です。判定閾値に対して判定し、警報出力でPLCへ知らせます。
書き込めばパソコンは不要です。判定閾値に対して判定し、警報出力でPLCへ知らせます。
OnSinSensorのモニタツールソフト

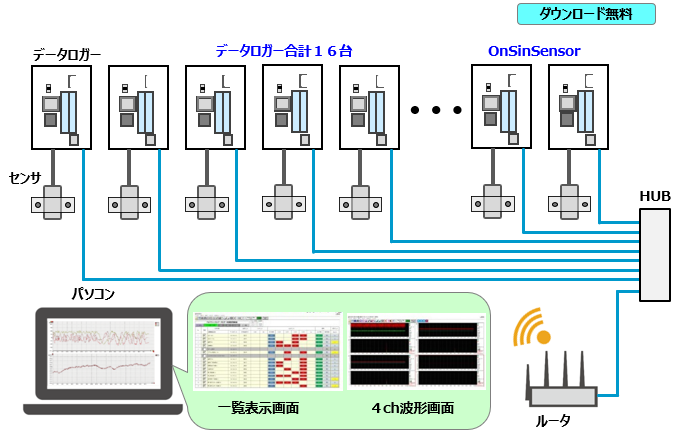

OnSinView Ver2をタウンロードすると、センサ入力16Chのデータ処理が同時に対応可能です。
- OnSinSensorのモニタツールソフトは当社コーポレートサイトにございます。 OnSinSensor｜モニタツールソフト 株式会社ジェイテクトエレクトロニクス (jtekt.co.jp)
OnSinSensor Q＆A
OnSinSensorサンプル貸出し
部品表
| 部品 | 型番 | 備考 |
|---|---|---|
| OnSinSensor | OS-000D2 | センサケーブル長：3m |
| OS-000D2-5M | センサケーブル長：5m | |
| OS-000D2-10M | センサケーブル長：10m | |
| 電源モジュール ※1 | C0-01AC | 仕様：ユーザ登録しダウンロードお願いします。 |
※1 電源モジュールは、DINレール取付が可能です。
