当社製PLCを使用することで設備間をEthernet(EtherNet/IP またはModbus/TCP)で接続させる使用事例
最終更新日 2024-09-25

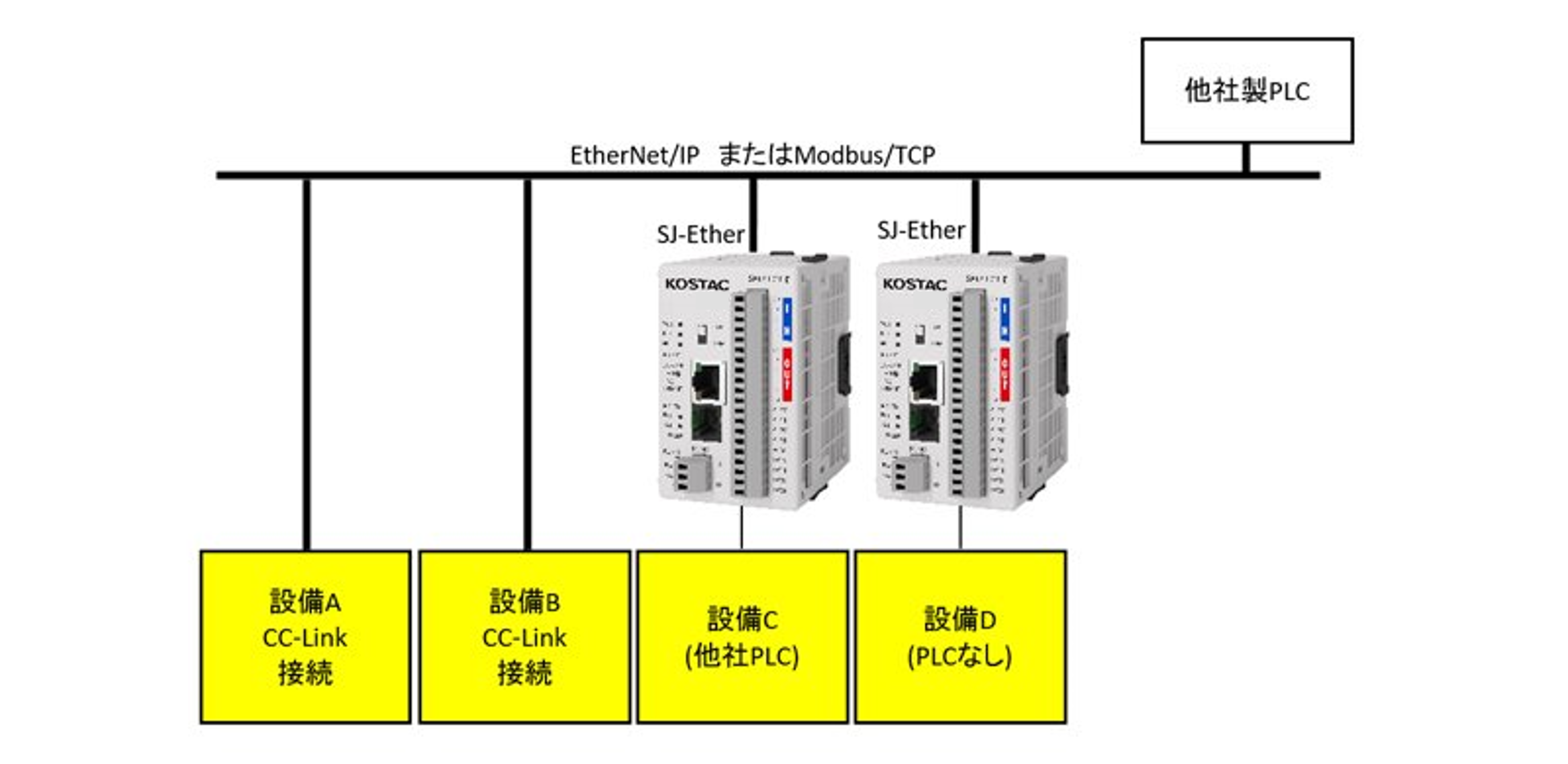

使用例
SJ-ETHERを使用することで、設備間をEthernet(EtherNet/IP またはModbus/TCP)で接続できます。
設備Cと設備DだけPLCが違う、PLCが使用されてない場合でも、安価にEthernetへ接続が可能です。
設備Cに他社PLC（注１）採用時にも、当社PLCを経由することで、Ethernet接続可能です。
注１：SJ-ETHERは下記のプロトコルをサポートしています。
他社PLCの空きポートが下記プロトコルをサポートしていれば、シリアル通信で接続できます。
三菱電機製：MCプロトコル
オムロン製：Cモードコマンド／FINSコマンド
設備DにPLC未搭載でも、当社PLCを追加し、信号線をPLC入力に接続することで、設備情報をEthernetに繋げることが可能になります。
各設備をネットワーク上に接続することで、ラインの一元情報として捉えることが可能です。
Ethernet標準搭載 スマートコントローラ KOSTAC SJ-ETHER【動画紹介】
ネットワークはEtherNet/IP、CC-Link IE Field Basic、MODBUS/TCPに対応しています。
高速カウンタ機能、モーション機能、ゲートウェイ機能、通信モニタ機能などもあり、モータの同期運転や、ちょっとした古い設備のデータ収集など、小回りのきくコントローラです。
よくあるご質問（FAQ）
- SJ-ETHERシリーズで、EtherNet/IP通信を使いたいです。どのようにすれば良いですか？ SJ-ETHERシリーズをターゲット（スレーブ局）として使用することができます。
- SJ-ETHERシリーズをスレーブ局として、Modbus/TCP通信を使いたいです。どのようにすれば良いですか？ 詳細は、SJ-ETHERユーザーズマニュアルの第4章4-4 MODBUS/TCP通信をご覧ください。
- SJ-ETHERシリーズをマスター局として、Modbus/TCP通信を使いたいです。どのようにすれば良いですか？ 詳細は、SJ-ETHERユーザーズマニュアルの第4章4-4 MODBUS/TCP通信をご覧ください。
（マスター局の設定は、ご使用になる各社製品マニュアルをご覧ください）
使用手順の概略は以下となります。
よくあるご質問へ：SJ-ETHERシリーズでEtherNet/IP通信を使いたいです。
SJ-ETHER使用手順の概略は以下となります。
よくあるご質問へ：SJ-ETHERをスレーブ局として、Modbus/TCP通信を使いたいです。
（スレーブ局の設定は、ご使用になる各社製品マニュアルをご覧ください。）
SJ-ETHER使用手順の概略は以下となります。
よくあるご質問へ：SJ-ETHERをマスター局として、Modbus/TCP通信をしたいです。
部品表
| 部品 | 型番 |
|---|---|
| コントローラ（PLC） | SJ-11DD1E-D（SJ-ETHER） |
※記載されてる会社名、製品名は各社の登録商標、または商標です。
本サイトに掲載されている会社名、システム名、製品名等には必ずしも商標表示（TR.R）を付記しておりません。
