【新発売】 JX-BASIC-EX1 - Ethernetポートを搭載し、さらに機能アップした基板型コントローラ


2024年11月販売開始
こちらの商品の納期は、発送の準備が整い次第、迅速にお届けいたします。
製品の詳細に関しては「FAなんでも相談室」にお問い合わせください。
フリーダイヤル：0120-900-774

商品説明
JX-BASICの「薄型・省スペース」「20種の命令語、マニュアルレス」を継承。
新たに「Email」命令を追加し、21種の命令語に機能アップ。
設備や困り事の改善による計測追加や簡単操作が可能なPLC、マイコンボードの置き換えに最適です。

JX-BASIC-EX1 リーフレットPDFファイル JX-BASIC-EX1 リーフレット(1.1MB)

【ツール無料】 JX-BASIC-EX1 ソフトウェアダウンロード（コーポレートサイトに移動）



JX-BASIC-EX1の特色
  • 基板型コントローラ「JX-BASIC」をベースに、Ethernetポートを搭載
    プログラムメモリ容量アップ（32k step）
  • シンク出力タイプに加え、ソース出力タイプもご用意
  • 使用用途が広がる拡張基板（I/O、アナログ入力）の追加が可能
  • 多種多様な機器への組み込みに最適な各種インターフェースを標準装備
  • 一般的なPLCで使われる多種多様な命令語を解りやすい、21種の命令語に集約
  • 停電保持機能の追加
  • カレンダ機能の追加



アプリケーション事例

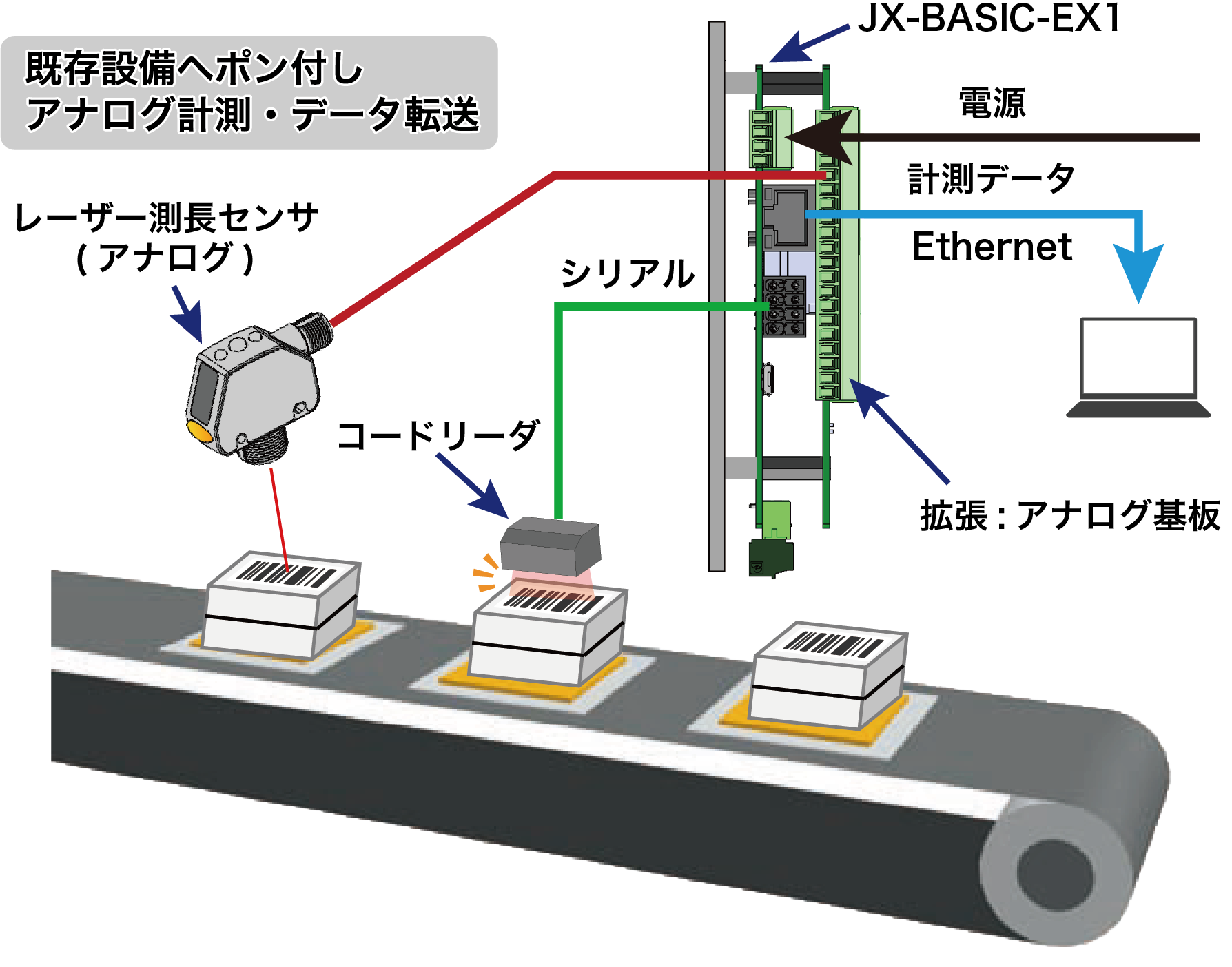

【既存設備の影響を最小限にアナログ測定・データ転送を追加する事例】
コードリーダでNo.をキャッチし、レーザー測定センサが高さを測定。
EX1は、高さを判定すると共に、上位にデータを転送します。



  • 省スペースな基板タイプで、アナログ測定追加などの、ポン付が最適です。
  • 再発防止対策などの測定追加に、自働化測定の改善対策に、ちょうど良い大きさのコントローラです。
  • メインコントローラ（PLC）の変更を最小限に、オフラインでの測定・調整ができるので、ライン検証も含め、ラインの停止時間の短縮が図れます。



プログラミング紹介動画
JXシリーズのプログラミング方法を動画にてご覧いただけます。

JXシリーズ プログラミング紹介動画 一覧



製品仕様
内容JX-BASIC（参考）JX-BASIC-EX1
型番JX-00DD1-DJX-01DD1-D（シンク出力）
JX-01DD2-D（ソース出力）
基板サイズ112 x 77 mm
電源/接続DC24V / 4P 端子台（プラグ同梱）
メモリ保持なしあり（常時保持）
カレンダ機能なしあり
二次電池（交換不要、取り外し不可）
プログラムメモリ容量8k step32k step
I/O入力DC24V、8点（4点 / コモン）（汎用4点 / 高速4点）
シンク / ソース、AWG24〜16
20P 端子台（プラグ同梱）
出力DC24V、8点
（8点 / コモン）（汎用8点）
シンク
AWG24〜16
20P 端子台（プラグ同梱）		DC24V、8点
（8点 / コモン）（汎用8点）
シンク / ソース 型番毎
AWG24〜16
20P 端子台（プラグ同梱）
アナログ入力点数なし
分解能
レンジ
絶縁
接続
アナログ出力点数なし
分解能
レンジ
絶縁
接続
シリアル通信通信プロトコルModbus RTU (Master / Slave)、汎用通信 (ASCII)
RS-232CRJ128P 端子台（プラグ同梱）
RS-4853P 端子台 (プラグ同梱)
Ethernet通信通信プロトコルなしModbus TCP (Master / Slave)
MQTT (Client)
SMTP
ポートRJ45
USB1ch：プログラミング用ポート
Micro USB Type-B
認証CECE
拡張 ※1DI/DOJX-32CDD1（16点 / 16点）
JX-32CDD2（16点 / 16点）
アナログ入力JX-04ADC（4点）
プログラミングツールJX Programming Software、使用環境OS：Windows10 / Windows11
※1：拡張基板は2枚まで拡張可能。組み合わせは自由。



性能仕様
内容仕様
制御方式ストアード　プログラム　サイクリック演算処理方式
プログラム言語ラダー
命令数基本命令21
最短スキャンタイム< 1 msec
スキャンタイム1 msec 〜 10000 msec (Default MAX 200msec)
内部メモリ容量21882 bytes
プログラムの保存FLASH ROM



拡張IO　製品仕様（JX-BASIC、JX-BASIC-EX1共通）
内容仕様
型番JX-32CDD1（シンク出力）
JX-32CDD2（ソース出力）
サイズ(mm)112 x 77 mm
I/O入力16点（16点 / コモン）
シンク / ソース
20P 端子台（プラグ同梱）
出力16点（8点 / コモン）
シンク（CDD1） / ソース（CDD2）
20P 端子台（プラグ同梱）



拡張アナログ入力　製品仕様（JX-BASICシリーズ共通）
内容仕様
型番JX-04ADC
サイズ(mm)112 x 77 mm
アナログ入力点数4点、12bit
分解能電圧 0〜10V
レンジ電流 0〜20mA
絶縁非絶縁
接続20P 端子台（プラグ同梱）



JX-BASIC オプション製品
取り付け金具、取り付け金具＋DINレール取付け足、樹脂カバー


外観（オプション製品）
JX-00BKTJX-00BDNJX-00CVR


概要（オプション製品）
名称型番製品説明
取り付け金具（ブラケット）JX-00BKTJX-BASIC、JX-BASIC-EX1をねじ止めで取り付けるブラケット
付属品：M3ねじ 4本（基板固定用）
材質：SPHC
外形：140x110x28 mm
取り付け金具（ブラケット）
DINレール取付け足（2個）		JX-00BDN
※1		JX-BASIC、JX-BASIC-EX1をDINレールに取り付けるブラケットとDINレール取付け足（特殊ねじ付）のセット
付属品：M3ねじ4本（基板固定用）
・ブラケット
　材質：SPHC
　外形：140x110x28 mm
・取付け足
　材質：ポリアミド
　外形：77x11x18.5 mm
樹脂カバーJX-00CVR樹脂カバー
付属品：スタッド M3x12mm 4本（基板、カバー固定用）
材質：ポリカーボネート、色：ブラウンスモーク
外形：112x88x2 mm
※1：ブラケットとDINレール取付け足の組付けは、上下方向があります。詳しくは、JX-00BDN 組付け図を参照ください。鉄粉や埃などの侵入対策として、上部がオープンにならない取り付けを推奨します。


外形図（オプション製品）


図面
ブラケットJX-00BKT 外形図(49kB)

ブラケットDIN取り付けJX-00BDN 組付け図(161kB)

樹脂カバーJX-00CVR 外形図(7kB)



型番
JX-01DD1-D JX-01DD2-D JX-32CDD1 JX-32CDD2 JX-04ADC JX-00BKT JX-00BDN JX-00CVR



納期について
欠品している型番の納期をお調べいたします。
お気軽にお問い合わせください。（クリックいただくと入力フォームが開きます）
フリーダイヤル 0120-900-774
メール shop@electronics.jtekt.co.jp
受付時間 平日 9時〜17時
