BANNER 超音波センサ QT50Uシリーズ

商品説明
検出範囲200mm〜8mに対応した長距離超音波センサです。
過酷な環境にも耐える堅牢なデザインで保護構造はIP67です。(樹脂充填)
ティーチモード対応:簡単に測定範囲の設定ができ、ポテンションメータによる調整が不要です。
マウンティング・ブラケット SMB30SC/SMB30MM についてはご相談お願いします。



特長
広い使用周囲温度範囲:−20〜 +70℃
温度補正機能付き
DIPスイッチで0〜10Vまたは4〜20mA出力を切換可(QT50ULBタイプ)


主な仕様
電源電圧:DC10〜30V(リップル最大10%)
最小検出距離:20mm
分解能:1mm
超音波周波数:75kHz、発信間隔96ms
温度誤差 補正なし:距離の0.2%/℃ 補正あり:距離の0.02%/℃
消費電流:100mA以下(10Vにて)/40mA以下(30Vにて)(負荷電流を除く)

アナログ出力仕様
出力電圧/電流出力(DIPスイッチにより切り換え)
電圧ソース;DC0〜10V最小負荷抵抗 = 500Ω
フルスパン(0〜10V)に必要な電源電圧 =(1000/RLOAD +13)V
電流ソース;4〜20mA最大負荷抵抗 = 1kΩ
または
〔(Vsupply/0.02)−5〕Ω、どちらか小さい値
フルスパン(4〜20mA)に必要な電源電圧 = DC10V
または
[(RLOAD × 0.02)+ 5]V、どちらか大きい値
4〜20mA出力は、250Ωの抵抗を使用し25℃にて校正
出力応答時間100〜2300ms(「DIPスイッチの設定」スイッチ5と6参照)
直線性スパンの±0.2%(200〜8000mmにて)
スパンの±0.1%(最小1mm)(500〜8000mmにて)
分解能1.0mm


共通仕様
検出距離200mm〜8m
最小検出範囲20mm
電源電圧DC10〜30V(リップル最大10%)
消費電流100mA以下(10Vにて)/40mA以下(30Vにて)(負荷電流を除く)
超音波周波数75kHz、発信間隔96ms
電源保護回路逆接続保護、サージ保護
出力保護回路ショート保護
初期リセット時間1.5s
温度誤差補正なし;距離の0.2%/℃
補正あり;距離の0.02%/℃
調整
(検出範囲の設定)
ティーチモードによる検出範囲のニアリミットとファーリミットのプログラミングは、センサ上のティーチボタンか、ティーチ入力によるリモートプログラミングで設定可能
表示電源表示
(緑)
電源投入時点灯
エコー表示
(赤)
ターゲットが検出範囲内にあることとエコーの状態を表示
出力/ティーチ表示
(黄または赤)
黄 − ターゲットが設定したリミット内にある
黄の点滅(ディスクリート出力タイプ) − ターゲットが設定したリミット外にある
消灯(アナログ出力タイプ) − ターゲットが設定したリミット外にある
赤 − ティーチモード
リモートティーチティーチ;灰色または黄色のワイヤを0〜2Vに接続
(音波の発信停止については、カタログをを参照)
インピーダンス12kΩ
材質トランスデューサセラミック/エポキシ複合
ハウジングABS/ポリカーボネート
ティーチボタンポリエステル
表示部アクリル
使用周囲温度− 20〜 + 70℃
使用周囲湿度100%RH
接続シールド付き5芯PVCケーブル2m、9m
または
5ピン・ユーロスタイル、ミニスタイルQDコネクタ
保護構造IEC IP67、NEMA 6P
振動Mil. Std. 202F. Method 201Aに準拠
(周波数10〜60Hz、振幅1.5mm、最大加速98m/s2)
衝撃IEC 947-5-2に準拠(294m/s2、継続時間11ms、正弦半波パルス)
温度ドリフト温度補正が有効な場合、電源投入時の距離の誤差は0.8%未満
(温度補正はカタログ参照)
Noteターゲットが最小検出距離(200mm)より近くを通過する場合、
誤出力が出ることがあります。

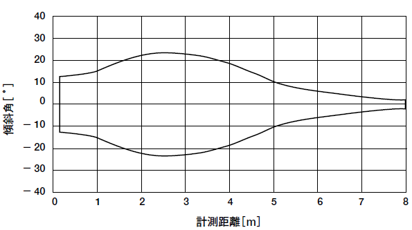

動作特性(目安)



DIPスイッチの設定

 QT50Uは、ユーザーセットアップのための8連DIPスイッチを装備しています。
DIPスイッチは、Fig.2に示すようにセンサの後部のアクセスカバー内に位置します。
カバーを取り外すためのスパナツールが各センサに付属しています。


配線


警告…人身保護用に使用しないでください。

外形



BANNER QT50ULB 仕様PDFファイル QT50ULB 仕様(226KB)

BANNER QT50ULB カタログPDFファイル QT50U(J20024M)(660KB)


型番
QT50ULB MQDEC2-506 MQDEC2-515



納期について
欠品している型番の納期をお調べいたします。
お気軽にお問い合わせください。(クリックいただくと入力フォームが開きます)
フリーダイヤル 0120-900-774
メール shop@electronics.jtekt.co.jp
受付時間 平日 9時〜17時
  • レビューを見る(0件)
  • レビューを投稿
  • オプションの値段詳細
  • 特定商取引法に基づく表記(返品等)
  • この商品を友達に教える
  • この商品について問い合わせる
  • 買い物を続ける
  • ツイート
超音波センサ (検出距離200mm〜8m 出力:アナログ出力0〜10V又は4〜20mA)(QT50ULB)166,300円(税込182,930円)
在庫 0 個売切れ中
標準シールドケーブル1.8m (5P M12 ストレート) (MQDEC2-506)
標準シールドケーブル4.5m (5P M12 ストレート) (MQDEC2-515)8,770円(税込9,647円)
在庫 0 個売切れ中
型番

型番
超音波センサ (検出距離200mm〜8m 出力:アナログ出力0〜10V又は4〜20mA)(QT50ULB)166,300円(税込182,930円)
在庫 0 個売切れ中
標準シールドケーブル1.8m (5P M12 ストレート) (MQDEC2-506)
標準シールドケーブル4.5m (5P M12 ストレート) (MQDEC2-515)8,770円(税込9,647円)
在庫 0 個売切れ中
