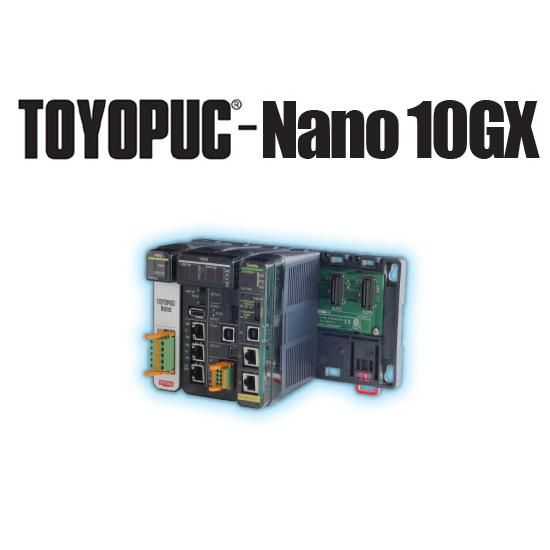

TOYOPUC®-Nano 10GX / 株式会社ジェイテクト

商品説明
工作機械に関する豊富な知識と経験を活かし、使う立場に立って開発された、信頼性の高いプログラマブルコントローラです。


特長
  1. 多種の産業用ネットワークに対応
    2. ■主なネットワーク
    • EtherCAT
    • EtherNet/IP
    • CIP Safety(EtherNet/IP)
    • Io-Link

    ■他社製品とのつながり強化

  2. 新しい高速プラットフォームと3つの頭脳
    • PC10Gとの速度比較　6倍
      （基本命令処理速度での比較）
    • 共通プラットホームにより、一般データ、完全データ、ビッグデータがシームレスにつながります。

  3. 高速処理と高度なビッグデータ処理を実現
    • データ蓄積・解析モジュールとの併用でより高度な解析を実現します。
    • 新たにOPC-UA,MTConnectに対応し、IoEを強力にサポートします。

  4. 制御盤スマート化
    • 御盤画面レス化操作画面をタブレットなどへ画面転送。遠隔操作対応が可能
    • 大容量、高速処理により１つのPLCにて対応
      →工程集約、分散制御化制


※詳細仕様はTOYOPUC-Nano 10GX Webページへ（外部サイトへ移動）

仕様
機器名称型式仕様
DC24V電源PW2TUV-6942DC24V電 源（ 診断機能付）
CPU10GXTUC-1157メモリ180K語、通信：イーサ系２ポート、シリアル系２ポート
入力モジュール16点入力I-12TUK-1006DC24V 16点入力 (8点/コモン) 無極性
32点入力I-22TUK-6948DC24V 32点入力 (8点/コモン) 無極性
スイッチ入力SWTUK-696516点スイッチ入力
出力モジュール16点リレー接点出力O-12TUK-1007DC24V 16点(8点/ｺﾓﾝ)2 A/点 5A/ｺﾓﾝ無極性 IO電源ｽﾃｰﾀｽｽﾃｰﾀｽﾓﾆﾀ機能付
16点FET出力O-18TUK-1008DC12/24V 16点(8点/ｺﾓﾝ)1.0A/点 4A/(-)ｺﾓﾝ
IO電源ｽﾃｰﾀｽｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
O-19TUK-1009DC12/24V 16点(8点/ｺﾓﾝ)1.0A/点 4A/(+)ｺﾓﾝ
IO電源ｽﾃｰﾀｽｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
32点FET出力O-29TUK-6947DC12/24V 32点(8点/ｺﾓﾝ)0.5A/点 2A/(+)ｺﾓﾝ
IO電源ｽﾃｰﾀｽｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
O-2ATUK-1041DC12/24V 32点(16点/ｺﾓﾝ)0.5A/点 2A/(-)ｺﾓﾝ
IO電源ｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
O-2BTUK-1042DC12/24V 32点(16点/ｺﾓﾝ)0.5A/点 2A/(+)ｺﾓﾝ
IO電源ｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
入出力モジュール32点入力/32点出力IO-328TUK-1005DC24V 32点入力 (16点/ｺﾓﾝ)(+)ｺﾓﾝ
DC24V 32点(16点/ｺﾓﾝ)0.3A/点 2A/(-)ｺﾓﾝ
IO電源ｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
IO-329TUK-6952DC24V 32点入力 (16点/ｺﾓﾝ)(-)ｺﾓﾝ
DC24V 32点(16点/ｺﾓﾝ)0.3A/点 2A/(+)ｺﾓﾝ
IO電源ｽﾃｰﾀｽﾓﾆﾀ・短絡診断機能付
ベース10スロットベース10BSTUR-104310スロットベース（CPU搭載時は入出力モジュール最大９モジュール）
8スロットベース8BSTUR-6943８スロットベース（CPU搭載時は入出力モジュール最大７モジュール）
6スロットベース6BSTUR-6966６スロットベース（CPU搭載時は入出力モジュール最大５モジュール）
4スロットベース4BSTUR-6967４スロットベース（CPU搭載時は入出力モジュール最大３モジュール）
通信モジュール2ポートイーサ2ETTUU-6949Ethernet/EtherNet/IP/EtherCAT/FL-net/FLリモート
通信機能選択式 2ポート
デバイスネットDLTUU-6956DeviceNet マスタ/スレーブ（スイッチによる選 択式）
2ポートマルチリンク2MLTUU-6954PC/CMP/ MODBUS/SIO　選択式２ポート
セレクタSLTUU-6955ラック増設用、ラック間最大100m、ラック台数最大８台
（CPUラック含む）
特殊モジュール高速カウンタCTTUK-69748Mpps, DC5V/12V/24V/ RS- 422
アナログ入力ADTUK-6975-10〜10V, 0〜20mA 480μs/ch 8ch
アナログ出力DATUK-6976-10〜10V, 0〜20mA 60μs/ch 8ch
モーションコントローラMM3TCI-1076最大8軸位置決め、MECHATROLINK-��
安全モジュール安全マスタSafetyTUC-1085メモリ：安全512KB、Ethernet/IP (安全通信：CIP Safety)：2ポート
USB I/F(周辺装置用)


ご注文時の注意事項
  • 出荷の目安は、受注後45〜日程度です。
  • 在庫の無い製品、および本ページに掲載されていない製品については、お問い合わせ下さい。
  • 代引きはご利用頂けません。
  • 本製品は株式会社ジェイテクトより発送致します。
  • プログラマ PCwin/PCwin-PCk 日本語／ダウンロード版は、株式会社ジェイテクトから送付されるダウンロード用シリアル到着後、株式会社ジェイテクトのホームページにアクセス頂き、ソフトウェアをダウンロードして下さい。（納期の目安 ： 受注後一週間）


型番
TUV-6942 TUC-1157 TUK-1006 TUK-6948 TUK-6965 TUK-1007 TUK-1008 TUK-1009 TUK-6947 TUK-1041 TUK-1042 TUK-1005 TUK-6952 TUR-1043 TUR-6943 TUR-6966 TUR-6967 TUU-6949 TUU-6956 TUU-6954 TUU-6955 TUK-6974 TUK-6975 TUK-6976 TCI-1076 TUC-1085
