EBS-05LE(本体幅54mm) 電動アクチュエータ(モータレス仕様)スライダタイプ モータストレート取付タイプ

商品説明
各メーカーのモータを取り付けて制御できる、電動アクチュエータのモータレス仕様です。
ボディとガイドが一体となるアウターレール方式を採用、コンパクトで高剛性を追求しました。本体外部にグリース給脂口を装備し、本体の上面取付けを可能にしたことで設置のしやすさ、メンテナンス性にも優れています。

※弊社 ACサーボシステム と組み合わせてお使いいただけます。


主な仕様
適用モータサイズ100W サーボモータ
駆動方式ボールねじ Φ12
ストローク50〜800mm (50mm毎)
ねじリード5mm
最大可搬質量水平：30kg、垂直10kg
最高速度250mm/s
定格推力341N
繰り返し精度±0.01mm
ロストモーション0.1以下mm
静的許容荷重1068N
静的許容モーメントMP：103N・m　MY：103N・m　MR：144N・m
使用周囲温度、湿度0〜40℃(凍結なきこと)、
35〜80%RH(結露なきこと)
保存周囲温度、湿度-10〜50℃(凍結なきこと)、
35〜80%RH(結露なきこと)
雰囲気腐食性ガス、爆発性ガス、粉塵なきこと

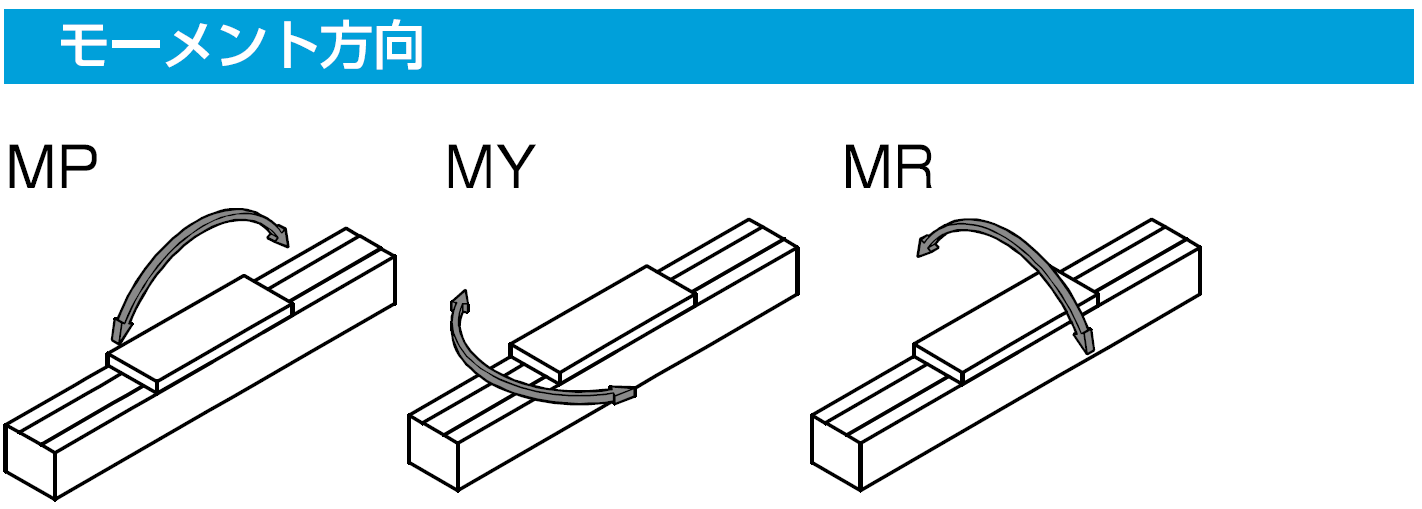

モーメント方向

  • EBS-Lシリーズ（サーボモータ）体系表(0.5MB).pdf
    EBS-Lシリーズ（サーボモータ）体系表(0.5MB)
  • EBS-Lシリーズ（サーボモータ）仕様・形番表示方法・外形寸法図(2MB).pdf
    EBS-Lシリーズ（サーボモータ）仕様・形番表示方法・外形寸法図(2MB)
納期について
入金確認後、20営業日程度で出荷致します。


型番一覧
EBS-05LE-050050NNN-M1NN EBS-05LE-050100NNN-M1NN EBS-05LE-050150NNN-M1NN EBS-05LE-050200NNN-M1NN EBS-05LE-050250NNN-M1NN EBS-05LE-050300NNN-M1NN EBS-05LE-050350NNN-M1NN EBS-05LE-050400NNN-M1NN EBS-05LE-050450NNN-M1NN EBS-05LE-050500NNN-M1NN EBS-05LE-050550NNN-M1NN EBS-05LE-050600NNN-M1NN EBS-05LE-050650NNN-M1NN EBS-05LE-050700NNN-M1NN EBS-05LE-050750NNN-M1NN EBS-05LE-050800NNN-M1NN

こちらに掲載の無い型番をご注文されたい場合は、お手数ですがお問い合わせフォームよりご連絡下さい
フリーダイヤル 0120-900-774
メール shop@electronics.jtekt.co.jp
受付時間 平日 9時〜17時
  • レビューを見る(0件)
  • レビューを投稿
  • オプションの値段詳細
  • 特定商取引法に基づく表記（返品等）
  • この商品を友達に教える
  • この商品について問い合わせる
  • 買い物を続ける
  • ツイート
EBS-05LE-050050NNN-M1NN　(ストローク：50mm)
EBS-05LE-050100NNN-M1NN　(ストローク：100mm)
EBS-05LE-050150NNN-M1NN　(ストローク：150mm)
EBS-05LE-050200NNN-M1NN　(ストローク：200mm)
EBS-05LE-050250NNN-M1NN　(ストローク：250mm)
EBS-05LE-050300NNN-M1NN　(ストローク：300mm)
EBS-05LE-050350NNN-M1NN　(ストローク：350mm)
EBS-05LE-050400NNN-M1NN　(ストローク：400mm)
EBS-05LE-050450NNN-M1NN　(ストローク：450mm)
EBS-05LE-050500NNN-M1NN　(ストローク：500mm)
EBS-05LE-050550NNN-M1NN　(ストローク：550mm)
EBS-05LE-050600NNN-M1NN　(ストローク：600mm)
EBS-05LE-050650NNN-M1NN　(ストローク：650mm)
EBS-05LE-050700NNN-M1NN　(ストローク：700mm)
EBS-05LE-050750NNN-M1NN　(ストローク：750mm)
EBS-05LE-050800NNN-M1NN　(ストローク：800mm)
型番

型番
EBS-05LE-050050NNN-M1NN　(ストローク：50mm)
EBS-05LE-050100NNN-M1NN　(ストローク：100mm)
EBS-05LE-050150NNN-M1NN　(ストローク：150mm)
EBS-05LE-050200NNN-M1NN　(ストローク：200mm)
EBS-05LE-050250NNN-M1NN　(ストローク：250mm)
EBS-05LE-050300NNN-M1NN　(ストローク：300mm)
EBS-05LE-050350NNN-M1NN　(ストローク：350mm)
EBS-05LE-050400NNN-M1NN　(ストローク：400mm)
EBS-05LE-050450NNN-M1NN　(ストローク：450mm)
EBS-05LE-050500NNN-M1NN　(ストローク：500mm)
EBS-05LE-050550NNN-M1NN　(ストローク：550mm)
EBS-05LE-050600NNN-M1NN　(ストローク：600mm)
EBS-05LE-050650NNN-M1NN　(ストローク：650mm)
EBS-05LE-050700NNN-M1NN　(ストローク：700mm)
EBS-05LE-050750NNN-M1NN　(ストローク：750mm)
EBS-05LE-050800NNN-M1NN　(ストローク：800mm)
