瓶詰め加工機のコントロールの事例
使用例
瓶詰め加工機における液体充填、キャップ、ラベル貼り付け工程などをターンテーブルで一括制御する場合、その角度制御をプログラマブルカムとロータリエンコーダを使用して行います。
プログラマブルカムとは
機械式のカムによる制御の代わりにアブソリュートエンコーダにより角度を検出し、設定した角度に従って出力のON/OFFの指令を出力するものが、（電子式）プログラマブルカムです。
アブソリュートエンコーダ

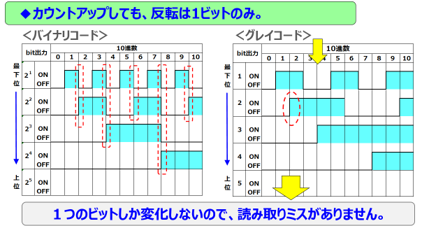

当社、アブソリュートエンコーダの出力はバイナリコード出力ではなく、隣接する前後の符号間の変化点が１つしか変わらないグレーコード出力を採用しています。
プログラマブルカムは、クレーコード出力のエンコーダが直接接続可能になっています。
プログラマブルカムは、クレーコード出力のエンコーダが直接接続可能になっています。
アブソリュートエンコーダのメリット
速度検出などは通常、原点からの相対的な移動量が検出できるインクリメンタルエンコーダを使用しますが、角度検出は、電源投入直後より絶対位置が検出できるアブソリュートエンコーダを採用した方がカウントミスやポジショニング・カム動作、再スタートの信頼性が向上します。
このためプログラマブルカムは、アブソリュートエンコーダを接続し使用します。
このためプログラマブルカムは、アブソリュートエンコーダを接続し使用します。
プログラマブルカムの特長
- 制御規模に応じた機種が選択可能 出力点数
- 段取り替えが容易に 10バンクのプログラム登録が可能
- 運転中のON/OFF出力の角度微調整が可能 TESTモードで、機械を停止させずにON/OFF出力の角度の微調整が可能です。
- 外部原点書き込みが可能 プログラミング設定時は、PC設定ツールやキー操作により任意の角度を原点(0度)に設定が可能です。

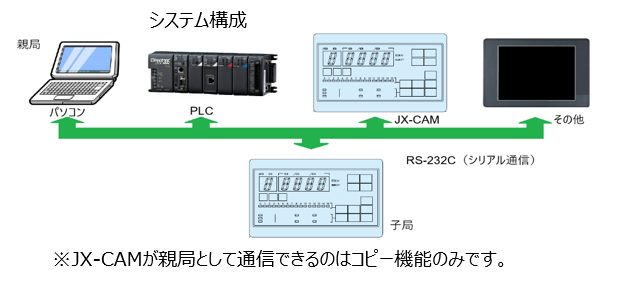

- 通信機能 RS-232C通信ポートを内蔵しており、パソコンやPLC（プログラマブルコントローラ）で設定や動作モニタが可能です。
16点：JX-CAM-161F-C-1
32点：JX-CAM-321F-C-1 の2機種があります。
バンク入力で任意のプログラムを選択することができます。
プログラマブルカムの製品ページは コチラ
部品表
| 部品 | 型番 | 備考 |
|---|---|---|
| プログラマブルカム | JX-CAM-161F-C-1 | 出力点数16点 |
| JX-CAM-321F-C-1 | 出力点数32点 | |
| ロータリエンコーダ | TRD-NA360NWF2 | 分解能360、ケーブル長2m(※１) |
| TRD-NA720NWF2 | 分解能720、ケーブル長2m(※１) | |
| TRD-NA360NWF2-5M | 分解能360、ケーブル長5m(※１) | |
| TRD-NA720NWF2-5M | 分解能720、ケーブル長5m(※１) |
