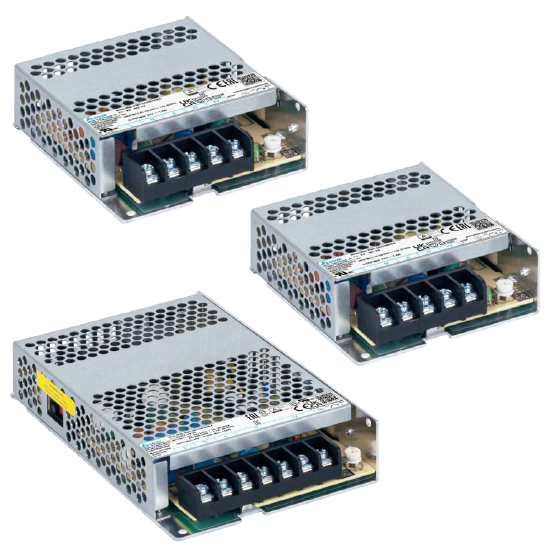

DC12V スイッチング電源 パネルマウントタイプ 端子台(カバーなし) PMT-□W2BAシリーズ / PMT2 Panel Mount Power Supply / デルタ電子
特長
- 高調波電流IEC/EN 61000-3-2、クラスAに準拠
- スイッチでAC入力電圧範囲選択可能（90-132Vac、180-264Vac）（型番：PMT-12V150W2BA のみ可）
- OVC III、汚染度3
- 広い動作温度-30℃〜70℃（-40℃コールドスタートをサポート）
- IEC / EN 60335-1、IEC /EN61558-1およびIEC/EN61558-2-16に準拠
仕様
| 形番 | PMT-12V35W2BA | PMT-12V50W2BA | PMT-12V150W2BA | ||
|---|---|---|---|---|---|
| 一般 | 出力電圧 | DC12V | |||
| 出力電力 | 36W | 50.4W | 150W | ||
| 効率 | AC230V入力時 | 86.0% typ. | 85.0% typ. | 87.5% typ. | |
| 入力 | 入力電圧範囲 | AC(単相) | 90〜264V | 90-132Vac、180-264Vac(スイッチで選択可能) | |
| DC | − | ||||
| 入力電圧周波数 | 50/60Hz(47〜63Hz) | ||||
| 入力電流 | AC115V入力時 | 0.7A typ. | 0.95A typ. | 3A typ. | |
| AC230V入力時 | 0.42A typ. | 0.60A typ. | 1.7A typ. | ||
| 突入電流 | AC230V入力時 | 45A typ. | 60A typ. | ||
| 出力 | 出力電圧範囲 | DC12V | |||
| 出力電流 | 3.0A | 4.2A | 12.5A | ||
| 起動時間 | AC115V入力時 | 1000ms typ. | 500ms typ. | ||
| AC230V入力時 | 500ms typ. | ||||
| 保持時間 | AC115V入力時 | 16ms typ. | 12ms typ. | 30ms typ. | |
| AC230V入力時 | 70ms typ. | 60ms typ. | 30ms typ. | ||
| ピーク対応 | − | ||||
| 直列運転 | − | ||||
| 並列運転 | − | ||||
| 機構 | 外形寸法(mm) | 99L × 82W × 29D | 159L x 97W x30D | ||
| 質量(g) | 165g | 176g | 354g | ||
| 動作表示 | 緑色 LED (DC OK) | ||||
| 冷却ファン | 対流式 | ||||
| 適合電線 | AWG18-12 | ||||
| 端子台 | M3.5 x 5 ピン | M3.5 x 7 ピン | |||
| 環境 | 使用周囲温度 | -30〜70℃（-40℃コールドスタート） | |||
| 使用周囲湿度 | 20〜90% RH (結露しないこと) | ||||
| 動作高度 | 0~5000m | ||||
| 保護 | 過電流 | 有（自動復帰） | |||
| 過電圧 | 有 | ||||
| 保護構造 | Class I with PE*4 connection (*4 PE: Protection Earth) | ||||
| 規格 | 安全規格 | UL / cUL recognized to UL 62368-1, CAN/CSA C22.2 No. 62368-1 | |||
| 船舶規格 | − | ||||
| SEMI規格 | − | ||||
| 高調波電流規制 | IEC/EN 61000-3-2, Class A | ||||
| EMI | CISPR 32, EN/ BS EN 55032, KN 32, AS/NZS CISPR 32 Compliance to EN/BS EN 55014-1, FCC Title 47, EN/BS EN 61000-6-4, EN/BS EN 61000-6-3 : Class B | ||||
| EMS | EN 55032 | ||||
| データシート | |||||
 (893KB) PMT-12V35W2BA.pdf | (1MB) PMT-12V50W2BA.pdf | (883KB) PMT-12V150W2BA.pdf | |||
