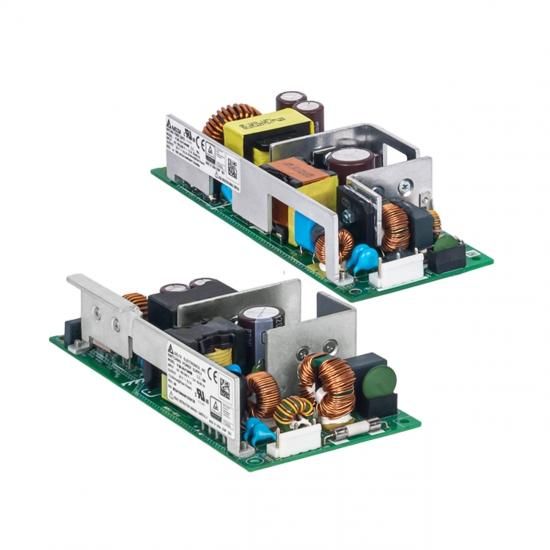

DC24V スイッチング電源 基板タイプ(ケースなし／リモートオプション付) PJB-□BRAシリーズ / デルタ電子
特長
・ワールドワイドAC入力電圧対応
・パワーブースト機能搭載200%ピーク電流対応10秒間・高力率＞0.97（50W以上）
・低突入電流 / 低漏洩電流・高調波規制 IEC/EN 61000-3-2,Class A
・耐湿、耐塵基盤コーディング・リモート ON / OFF機能
・日本製長寿命アルミ電解コンデンサ採用
・パワーブースト機能搭載200%ピーク電流対応10秒間・高力率＞0.97（50W以上）
・低突入電流 / 低漏洩電流・高調波規制 IEC/EN 61000-3-2,Class A
・耐湿、耐塵基盤コーディング・リモート ON / OFF機能
・日本製長寿命アルミ電解コンデンサ採用
仕様
| 形番 | PJB-24V100WBRA | ||
| 一般 | 出力電圧 | DC24V | |
| 出力電力 | 103W | ||
| 効率 | AC100V入力時 | 86.5% typ. | |
| AC200V入力時 | 89.0% typ. | ||
| 入力 | 入力電圧範囲 | AC(単相) | 85〜264V |
| DC | − | ||
| 入力電圧周波数 | 50/60Hz(47〜63Hz) | ||
| 入力電流 | AC100V入力時 | 1.30A typ. | |
| AC200V入力時 | 0.65A typ. | ||
| 突入電流(*1) | AC100V入力時 | 15A typ. | |
| AC200V入力時 | 30A typ. | ||
| 出力 | 出力電圧範囲 | DC21.6〜26.4V | |
| 出力電流 | 通常 | 4.3A | |
| パワーブースト時 | 8.6A | ||
| 起動時間 | AC100V入力時 | 500ms typ. | |
| 保持時間 | AC100V入力時 | 20ms typ. | |
| ピーク対応 | 〇 | ||
| 直列運転 | − | ||
| 並列運転 | − | ||
| 機構 | 外形寸法(mm) | 155L x 62W x33.5D | |
| 外観 | ケース無し | ||
| 質量(g) | 260g | ||
| 動作表示 | − | ||
| 冷却ファン | 無 | ||
| コネクタ (JST) | 入力側 | B3P5-VH(LF)(SN) | |
| 出力側(+) | B8P5-VH(LF)(SN) | ||
| 出力側(-) | |||
| リモート機能 | B2B-XH-A(LF)(SN) | ||
| 適合ハウジング (JST) | 入力側 | VHR-5N | |
| 出力側(+) | VHR-8N | ||
| 出力側(-) | |||
| リモート機能 | XHP-2 | ||
| 適合ピン(JST) | 入力側 | SVH-21T-P1.1 | |
| 出力側(+) | |||
| 出力側(-) | |||
| リモート機能 | SXH-001T-P0.6 | ||
| 適合電線 | AWG22-18 | ||
| 端子台 | M3ネジ x 4 | ||
| 環境 | 使用周囲温度 | -10〜70℃（温度によるディレーティング有り） | |
| 使用周囲湿度 | 5〜95% RH (結露しないこと) | ||
| 保護 | 過電流 | 有（自動復帰） | |
| 過電圧 | 有 | ||
| 保護構造 | − | ||
| 規格 | 安全規格 | UL/cUL recognized：UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881) | |
| 船舶規格 | − | ||
| SEMI規格 | − | ||
| 高調波電流規制 | IEC/EN 61000-3-2, Class A | ||
| EMI | CISPR32, EN 55032, FCC Title 47: Class B | ||
| EMS | EN55024 | ||
| データシート |  (1.19MB)PJB-24V100W.pdf | ||
