高出力レーザー測定センサ Q5XKLAF2000-Q8を使用することで、透明なペットボトルの有無の検出が可能になります。
透明で、凸凹があり認識の難しいペットボトルを正しく認識できます。
カウンタとの組み合わせにより、ペットボトルの数をカウントできます。

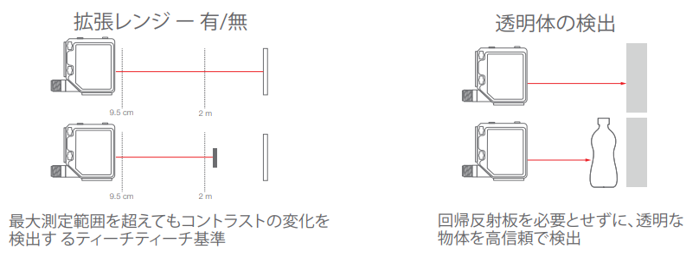

透明なガラス製ボトルの検出も可能です。

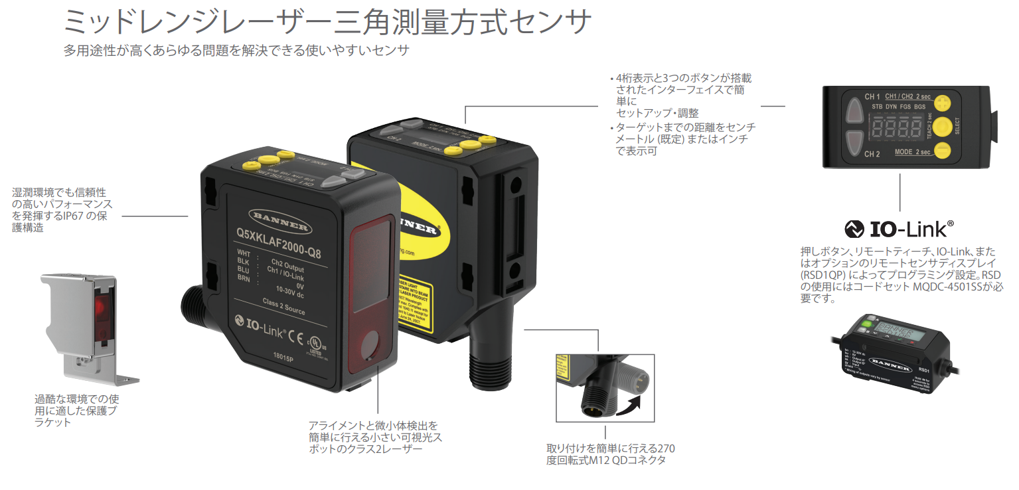

• ミッドレンジレーザー三角測量方式センサ
• 9.5cm〜2mのレンジで、斜めからでも確実に検出
• 狭いスペースに適したコンパクトハウジングと回転式QDコネクタ
• オプションのリモートセンサディスプレイ (RSD) によりセットアップ、リモート監視、制御、交換を簡略化

湿潤環境でも信頼性の高いパフォーマンスを発揮するIP67 の保護構造

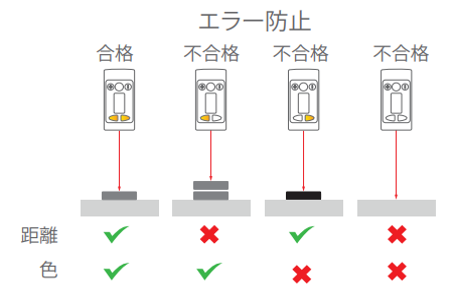

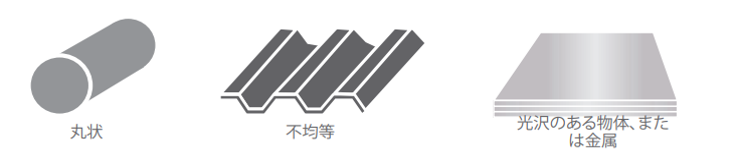

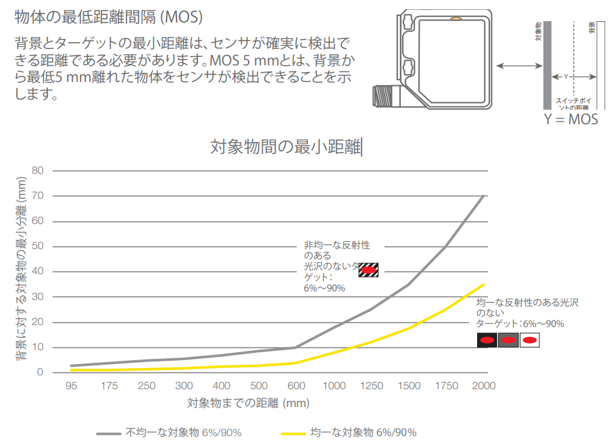

検出が困難な対象物も確実に検出

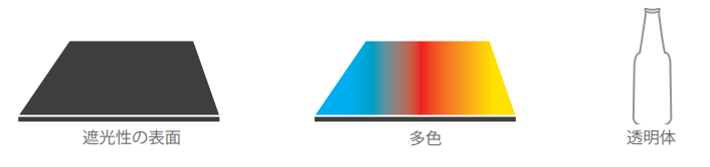

さまざまな測定が困難な対象物でも正確な測定を行えるよう、
遮光性のあるターゲットや対象物ではを急角度または不均一な角度でレーザー出力を上げ、
光沢のある対象物ではレーザー出力を下げるなど、ダイナミックな出力調整を行います。

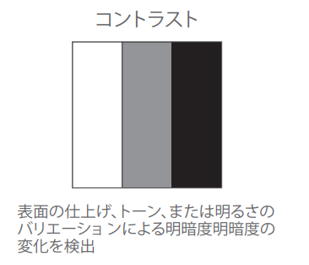

光軸スポットを小さくすることで、色の変移による測定のばらつきを抑制します。

IO-Linkにも対応しています。

Q5Xシリーズの特長がわかる紹介動画です。

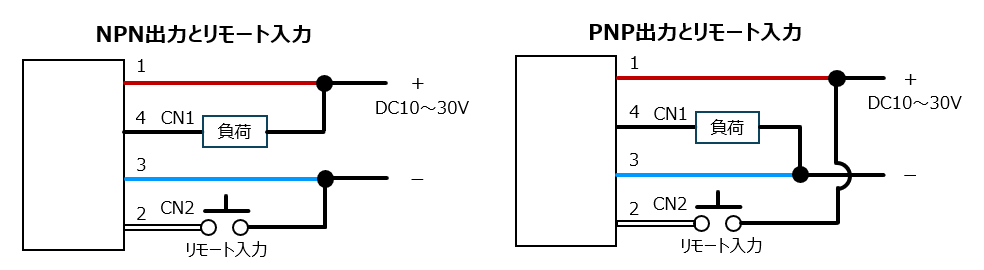

配線図の一例を示します。
PLCやコントローラからのリモート入力も可能です。
詳細はマニュアルをご参照お願いいたします。

プリセットカウンタとは、入力パルス信号を計数し、入力パルス数が設定器によってプリセットされた数値に達すると出力を生じます。

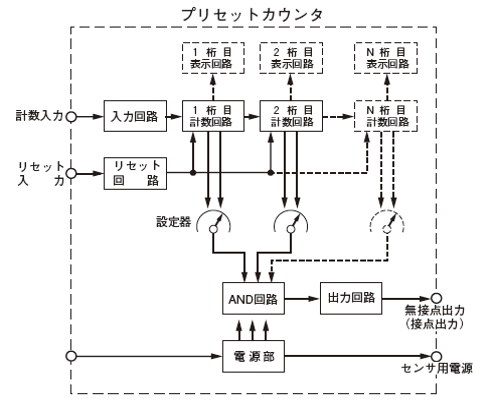

プリセットカウンタのブロックダイヤグラム(KCXシリーズ)の一例を示します。



2段プリセットカウンタ

トータルカウンタ

• 多彩な計数機能
［プリスケール機能］
入力パルスを任意の値に変換して表示できます。
［２相　加算／減算個別入力］
係数範囲はプラスからマイナスまで可能です。
（但し設定はプラス範囲）
［加算・減算］
カウントは加算表示と減算表示が選択できます。

• 予報出力
予報出力付きの２段設定が出来ます。

• 10kHzの高速応答
入力計数速度に合わせても30Hz,200Hz,1kHz,10kHzの切替が出来ます。

• 保護構造IP65（前面パネル部のみ）

部品表	型番(シリーズ名)	備考
電子カウンタ	KCV-□Sシリーズ	48角 1段加減算プリセットカウンタ
高出力レーザー測定センサ	Q5XKLAF2000-Q8	ケーブル別売も販売中　BANNER
